雪茄厂库房工程施工组织设计(排架结构)

附件详情

  • 目 录
  • 第一章 项目概要与编制说明 6
  • 一、建筑概况 6
  • 二、结构概况 12
  • 三、电气项目概要 17
  • 四、给排水项目概要 20
  • 五、火灾自动报警及联动系统概况 23
  • 六、安防监控及综合布线概况 28
  • 七、编制依据 29
  • 八、编制原则 29
  • 九、该工程涉及的技术规范(规程)和标准 30
  • 第二章 工程重点、难点 34
  • 一、工程重点 34
  • 二、工程难点 36
  • 第三章 组织机构和人员配备 39
  • 一、施工管理体制的设置原则 39
  • 二、项目法施工 39
  • 三、组建项目经理部 40
  • 四、项目经理部组织机构 42
  • 五、施工组织机构的高效运作 45
  • 六、建立项目管理体系 47
  • 第四章 施工部署 48
  • 一、该项目指导方针及施工目标 48
  • 二、施工总体部署 50
  • 三、主要 施工方案 的选择 53
  • 四、工期控制 56
  • 五、技术工作部署 56
  • 六、施工现场准备 60
  • 七、完善施工手续 61
  • 第五章 施工方案 与技术措施 62
  • 第一节 定位测量、高程控制及沉降观测 62
  • 第二节 土方工程 64
  • 第三节 振冲碎石桩工程 67
  • 第四节 模板工程 74
  • 第五节 钢筋工程 79
  • 第六节 混凝土工程 83
  • 第七节 砌体工程 90
  • 第八节 脚手架工程 94

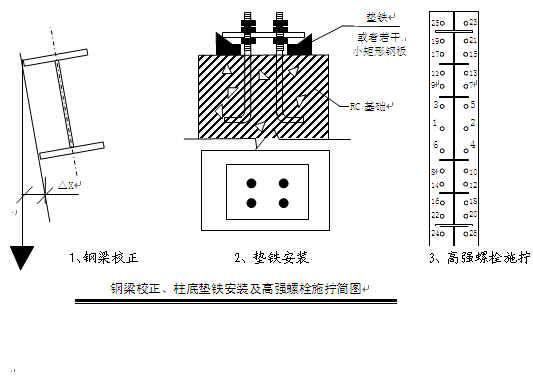

  • 第九节 屋面钢结构工程 100

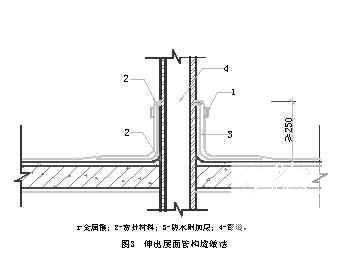

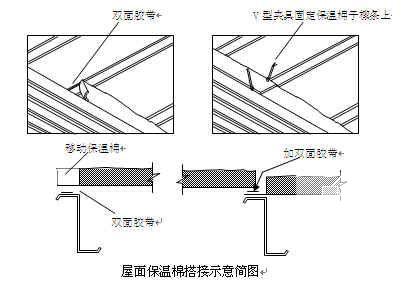

  • 第十节 屋面及防水工程 119
  • 第十一节 装饰装修工程 135
  • 第十二节 水电暖通安装工程 188
  • 第十三节 电梯工程 242
  • 第六章 质量管理体系与措施 257
  • 一、质量管理目标 257
  • 二、工程质量管理体系 257
  • 三、保证工程质量技术措施 263
  • 四、防治质量通病措施 266
  • 五、质量保证体系的运行 279
  • 第七章 安全管理体系与措施 291
  • 一、安全管理目标 291
  • 二、安全管理机构体系 291
  • 三、工程重点部位 295
  • 四、建立严密的安全施工制度 296
  • 五、安全保证体系 298
  • 六、具体的安全保证措施 309
  • 七、施工现场安全应急预案 312
  • 第八章 环境保护管理体系与措施 316
  • 一、环境保护管理目标 316
  • 二、建立环境保护管理体系 316
  • 三、施工现场环境保护措施 317
  • 四、文明施工现场管理措施 319
  • 五、环境保护及生活卫生管理 322
  • 第九章 工程进度计划与措施 325
  • 一、施工进度计划安排 325
  • 二、施工进度保证措施 326
  • 第十章 资源配备计划 332
  • 第一节 机械设备的配置与选择 332
  • 第二节 劳动力组织计划 340
  • 第三节 材料供应管理措施 344
  • 第十一章 施工现场总平布置 354
  • 一、总平面布署原则 354
  • 二、总平面布置规划 356
  • 三、临时设施修建 358
  • 四、临时用地计划 361
  • 五、施工道路布置 362
  • 六、施工现场给排水 362
  • 七、施工临时用电 365
  • 第十二章 成品保护措施 369
  • 一、成品保护组织机构 369
  • 二、成品保护措施的制定及实施 370
  • 三、成品保护整体部署 371
  • 四、成品保护措施 374
  • 第十三章 季节性施工措施 383
  • 一、季节性施工领导组织 383
  • 二、雨季施工措施 384
  • 三、夏季高温季节施工措施 390
  • 四、冬季施工措施 392
  • 五、传染性疾病预防措施 397
  • 六、夜间施工措施 400
  • 第十四章 地上及地下管线保护措施 401
  • 一、管线损坏的分析 401
  • 二、保护措施 402
  • 第十五章 顾客满意度监控措施 405
  • 第十六章 其他项目管理措施 407
  • 第一节 施工总承包管理措施 407
  • 第二节 贯彻强制性条文的措施 417
  • 第三节 计量及试验保证措施 420
  • 第四节 工程档案资料管理措施 421
  • 第五节 工程竣工和保修服务 423
  • 附图表
  • 附表一 《拟投入本标段的主要施工设备表》
  • 附表二 《拟配备本标段的试验和检测仪器设备表》
  • 附表三 《劳动力计划表》
  • 附表四 《施工进度网络图》
  • 附表五 《施工总 平面布置图
  • 附表六 《用地计划表》

附件详情

一、建筑概况
1、辅料及成品库房及烟叶库房
该项目辅料及成品库房、烟叶库房一、烟叶库房二占地面积均为3158.1平方米,各幢建筑面积14167.6平方米,5层,层高4.65m,建筑高度23.55m。该项目库房火灾危险性类别为丙类,建筑耐火等级设计为二级。建筑结构的类别为3类,使用年限为50年,抗震设防烈度为7度(0.15g)。
……………….
2、堆积发酵间及人工发酵间及整选车间
堆积发酵间及人工发酵间及整选车间建筑占地面积均为4665.90平方米,各幢建筑面积均为4665.90平方米,单层,排架结构,柱顶标高6.00m,丙类仓库,建筑耐火等级设计为二级。
…………………
3、香精香料库机油库
香精香料库机油库建筑占地面积748.75平方米,总建筑面积748.75平方米,单层,排架结构,柱顶标高6.00m,甲类仓库,耐火等级设计为二级,使用年限50年,抗震设防烈度为7度。
…………………….
4、废旧物资分拣回收库及垃圾收集房
该项目占地503.25平方米,总建筑面积503.25平方米,单层,建筑高度6.15m,建筑设计结构形式为框架结构,丙类仓库,建筑耐火等级为二级,设计使用年限50年。

二、结构概况
1、成品辅料仓库及烟叶库房
该项目采用现浇钢筋混凝土框架结构,结构设计使用年限为50年,建筑抗震设防类别为丙类,建筑结构安全等级为三级;框架结构抗震等级为三级。基础设计等级为三级。
混凝土强度等级:独立柱基C30;基础垫层C10;构造柱及圈梁C25;框架梁C30;楼板C30;楼梯C30;框架柱C40。
………………
2、堆积发酵间及人工发酵间及整选车间
该项目采用现浇钢筋混凝土排架结构,结构设计使用年限为50年,建筑抗震设防类别为丙类,建筑结构安全等级为三级;框架结构抗震等级为三级;基础形式为柱下独立基础,桩基设计等级为丙级。
混凝土强度等级:独立基础C30;框架梁C30;基础拉梁C30;框架柱C30;构造柱及圈梁C25。
………………
3、香精香料库机油库
该项目采用现浇钢筋混凝土框架结构,结构设计使用年限为50年,建筑抗震设防类别为丙类,建筑结构安全等级为三级;框架结构抗震等级为三级;基础形式为柱下独立基础,桩基设计等级为丙级。
混凝土强度等级:独立基础C25;框架梁柱C30;楼板C30;构造柱及圈梁C25。
………………….
4、废旧物资分拣回收库及垃圾收集房
该项目采用现浇钢筋混凝土框架结构,结构设计使用年限为50年,建筑抗震设防类别为丙类,建筑结构安全等级为三级;框架结构抗震等级为三级;基础形式为柱下独立基础,桩基设计等级为丙级。
混凝土强度等级:独立基础C25;框架梁柱C30;楼板C30;构造柱及圈梁C25。
………………..
本稿是一篇投标 施工组织设计 ,,全文约20万余字,共424页,架构完整,内容全面,方案措施较细。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 雪茄厂库房工程施工组织设计(排架结构) - 1
    第 1 张图
  • 雪茄厂库房工程施工组织设计(排架结构) - 2
    第 2 张图
  • 雪茄厂库房工程施工组织设计(排架结构) - 3
    第 3 张图
  • 雪茄厂库房工程施工组织设计(排架结构) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
