水泥厂库房及附属结构建筑结构CAD施工图纸(平面布置图)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.4kN/平方米
  • 参考图纸:34张
  • 设计年代:近代

附件详情

某水泥厂库房及附属结构建筑及结果全套图纸,图纸内容较为详细,具有很大的参考价值。
图纸的内容包含:
1. 建筑施工 图:设计说明及工程做法、建筑平、立、剖;
2.结构施工图:设计说明、基础 平面布置图 、梁柱配筋图、结构大样图,共34张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

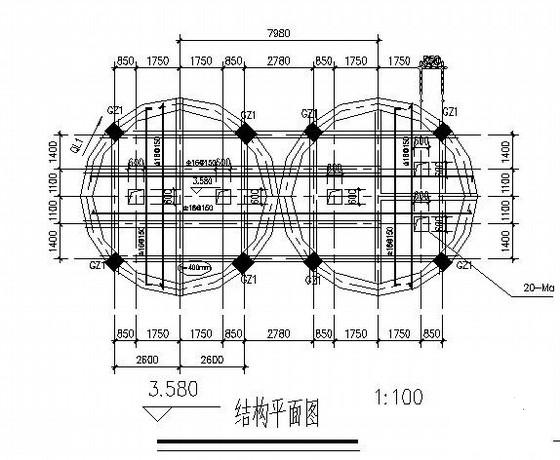

  • 水泥厂库房及附属结构建筑结构CAD施工图纸(平面布置图) - 1
    第 1 张图

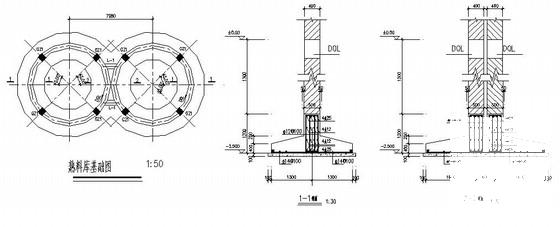

  • 水泥厂库房及附属结构建筑结构CAD施工图纸(平面布置图) - 2
    第 2 张图

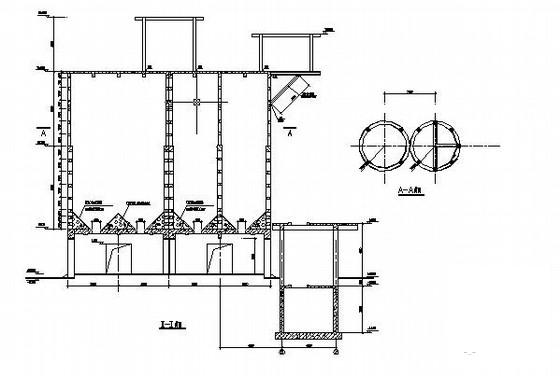

  • 水泥厂库房及附属结构建筑结构CAD施工图纸(平面布置图) - 3
    第 3 张图

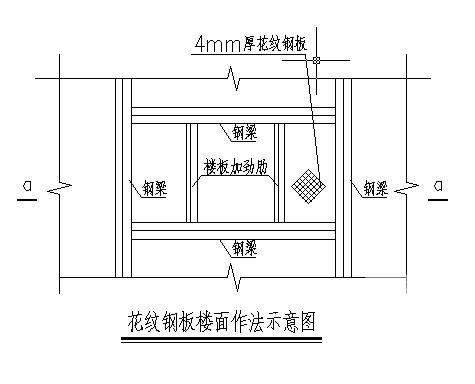

  • 水泥厂库房及附属结构建筑结构CAD施工图纸(平面布置图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
