铁路隧道水沟电缆槽专项施工方案(排水管连接)

附件详情

  • 一、 项目概要 1
  • 二、设计情况 1
  • 三、施工方案及方法 2
  • 3.1施工步骤说明 2
  • 3.1.1测量放线 2
  • 3.1.2 凿毛 3
  • 3.1.3基底清理、冲洗 3
  • 3.1.4 钢筋绑扎 3
  • 3.1.5 二衬侧壁泄水孔引出及排水管预埋 4
  • 3.1.6接地端子设置及二衬预留接地钢筋接入 4
  • 3.1.7 过轨钢管设置 5
  • 3.1.8 支立模板,混凝土施工 5
  • 四、质量保证措施 6
  • 五、安全及环保要求 7
  • 5.1安全要求 7
  • 5.2 环保要求 8

附件详情

设计情况
设计要求分部管段内线路均采用CRTSⅠ型板式无碴轨道,轨道结构高度为51.5mm。轨下排水系统采用两侧沟加中心水沟形式。隧道两侧侧沟与中心沟通过φ100PVC排水管连接,排水管纵向间距10m,施工过程中应采取措施保证排水通畅。
隧道两侧沟槽靠线路侧的φ100半圆排水槽与中心沟通过φ50PVC排水管连接,排水管纵向间距10m,并在半圆排水槽位置设置漏水篦子,以防堵塞,同时施工过程中应采取措施保证排水畅通。
PVC排水管与打孔波纹管根据现场施工情况合理设置,任意两管间最小间距不小于1m,并注意与过轨管线等设置错开。

施工方案及方法
水沟电缆槽施工采用单侧施工,每次分段长度控制在40-50米,模板采用组合钢模板拼装成大块,电缆槽采用组合钢模板,并预先加工与大块侧模固定的连接,以便于支立。施工时采用两步浇注砼的方法。首先浇注至电缆槽底面,然后浇注剩余部分。电缆槽盖板、排水沟盖板采用定型模板集中预制。
……
共8页约3500字。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

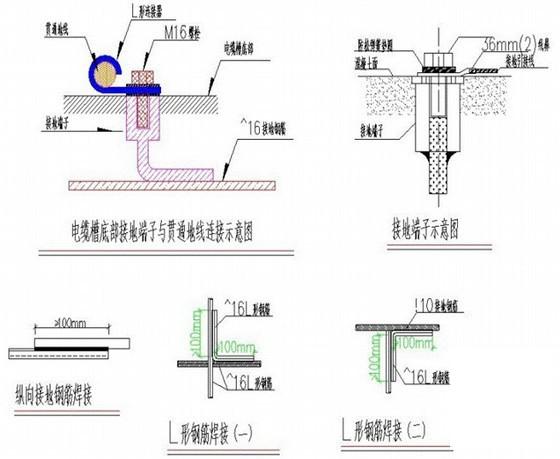

  • 铁路隧道水沟电缆槽专项施工方案(排水管连接) - 1
    第 1 张图

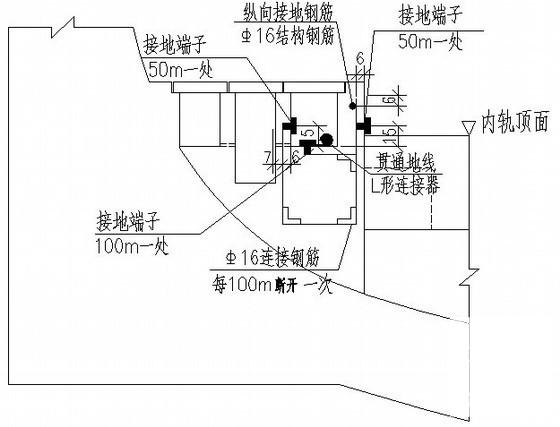

  • 铁路隧道水沟电缆槽专项施工方案(排水管连接) - 2
    第 2 张图
以上是部分截图,请下载附件后查看完整高清内容
