钢铁厂焦化工程180m烟囱施工方案(液压滑模鲁班奖)(保护层厚度)

附件详情

  • 1.编制依据…………………………………………………………7
  • 2.项目概要…………………………………………………………7
  • 3.主要施工方法……………………………………………………8
  • 4.安全保证措施……………………………………………………22
  • 5.质量保证措施……………………………………………………37
  • 6. 雨季施工措施………………………………………………… 41
  • 7. 冬季施工措施………………………………………………… 42
  • 8.文明施工管理………………………………………………… 44
  • 9.项目组织机构………………………………………………… 45
  • 10.施工 进度计划 ………………………………………………… 45
  • 11. 平面布置图 ………………………………………………… …46
  • 12.劳动力计划…………………………………………………… 46
  • 13.施工机具计划………………………………………………… 47

附件详情

2、项目概要
该项目为XXXX钢铁厂一期一步焦化工程180m钢筋砼烟囱。烟囱采用圆形板式基础,底板垫层顶标高-8.100米,半径13米。第一步放脚顶标高-6.300m,基础施工完毕后标高+1.25米,筒身高度为+178.75m,出口内直径为6.0m。
……………
主要建筑材料及技术要求:基础及筒身钢筋采用HRB335级和HPB235级,基础及筒身钢筋Ф20及以上钢筋采用直罗纹连接, Ф20以下钢筋采用绑扎搭接,搭接长度为50d,基础保护层厚度为50mm,筒身内、外侧环筋保护层厚度均为30mm。砼强度等级为C30,采用普通硅酸盐水泥或矿渣硅酸盐水泥配制,水灰比不大于0.5,水泥用量每立方不超过450kg,也不应低于275kg,最大氯离子含量为0.2℅,最大含碱量为3.0kg/m3;粗骨料采用玄武岩,闪长岩,花岗岩、硬质石灰岩。,最大粒径不应超过筒壁厚度的1/5和钢筋净距的3/4,同时也不超过60mm。筒身内衬采用MU10普通机制红砖和M5混合砂浆砌筑并用1:2水泥沙浆勾缝,烟囱砖砌体灰浆应饱满,粘接牢固,隔热层采用憎水性水泥珍珠岩制品。密度不大于3.5KN/m3导热系数不大于0.22w/mk。所有钢结构预埋件的外表面经Sa2.5(喷射除锈)或St3(手动)除锈后,均采用脂肪族环氧富锌底漆一遍(干膜中锌粉含量不小于80%),厚度为60um;环氧云铁中间漆一遍,厚度为80um;脂肪族聚氨酯面漆两遍,厚度为60um.
3.主要施工方法
180米烟囱施工顺序: 基础工程 ------筒身滑升设备组装------筒身滑升-----内衬砌筑------滑升设备拆除------涂刷航空标志漆------收尾撤厂。

..........
本施工 方案编制 于,全稿约1.8万余字,共50页,文中附多张液压滑模施工示意图。相关内容梗概可参见目录。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

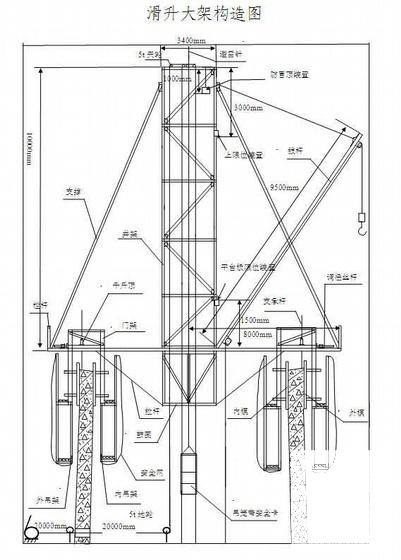

  • 钢铁厂焦化工程180m烟囱施工方案(液压滑模鲁班奖)(保护层厚度) - 1
    第 1 张图

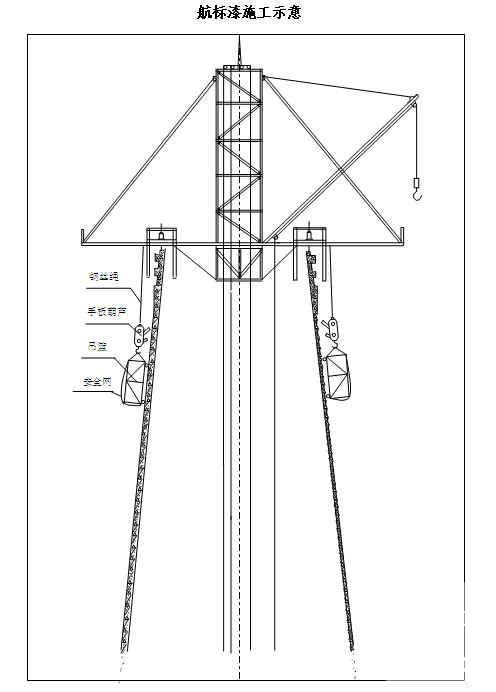

  • 钢铁厂焦化工程180m烟囱施工方案(液压滑模鲁班奖)(保护层厚度) - 2
    第 2 张图

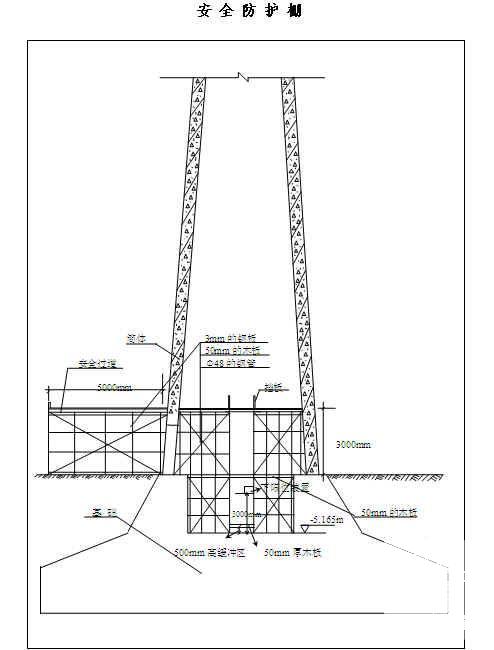

  • 钢铁厂焦化工程180m烟囱施工方案(液压滑模鲁班奖)(保护层厚度) - 3
    第 3 张图

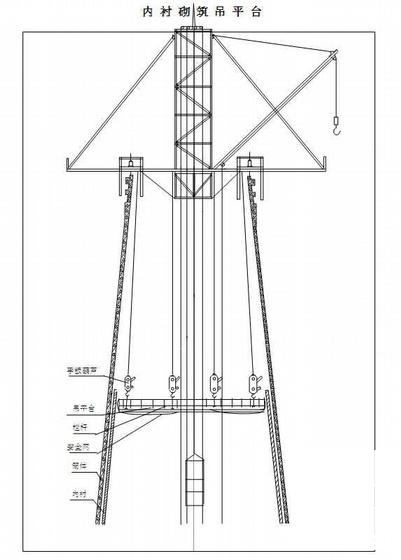

  • 钢铁厂焦化工程180m烟囱施工方案(液压滑模鲁班奖)(保护层厚度) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
