水电站轻型钢屋架结构施工图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 参考图纸:9张
  • 设计年代:近代

附件详情

该项目是某水电站轻型钢屋架项目,建筑设计结构形式为单层屋盖结构,跨度为15.2m(轴线),柱距为见图,柱顶标高为689.000m,建筑面积为838.0平方。屋面采用自由排水,屋脊高度2.9米。保温层为50mm厚聚苯乙烯夹芯板,防水屋面为机挂瓦屋面。
包括: 结构设计说明 ,钢架立面图,建筑剖面图,结构 平面布置图 ,屋面檩条布置图,夹芯板保温层布置图,机挂瓦屋面布置图,柱顶锚栓布置图等共计9张图。
3月。

屋面檩条布置图

拉杆、压杆与檩条中部连接节点

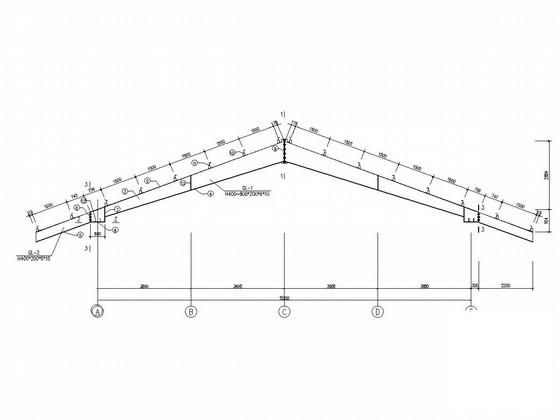

钢架立面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 水电站施工图纸 - 1
    水电站施工图纸 - 1
  • 水电站施工图纸 - 2
    水电站施工图纸 - 2
  • 水电站施工图纸 - 3
    水电站施工图纸 - 3
  • 水电站施工图纸 - 4
    水电站施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
