科研楼中水处理工艺流程大样图

  • 设计说明:有
  • 类型:回用水处理站
  • 处理技术:活性污泥发
  • 工艺流程选介:其他
  • 设计阶段:扩大初步设计
  • 参考图纸:10-20张
  • 规模:1万以下吨/天

附件详情

  • 工艺设计总说明
  • 设备表、材料表、图例
  • 工艺流程图
  • 室外管线 平面布置图
  • 地下部分±0.00m平面布置图
  • 地下部分-4.30m平面布置图
  • 地下部分预留预埋图
  • 1-1剖面图、2-2剖面图、3-3剖面图
  • 4-4剖面图、5-5剖面图、提升井平面图、6-6剖面图、8-8剖面图
  • ICEAS反应池曝气系统平面布置图、ICEAS反应池曝气系统图、水解酸化池
  • 填料平面布置图、7-7剖面图
  • 剖面图
  • 设备基础大样图

附件详情

项目概要:本项目位于云南某植物园内,是一处中水处理站,收集园区内经过化粪池处理的生活污水、经过隔油池处理的餐饮污水及游泳池反冲洗水。该项目设计规模为:200 m/d进入前端,另有50m /d游泳池反冲洗水进入深度处理。反冲洗水在滗水后45min到下一次滗水前45min之间进水。
共计12张图纸

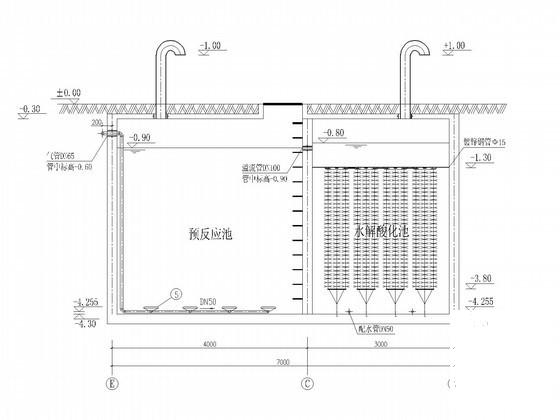

2-2剖面图

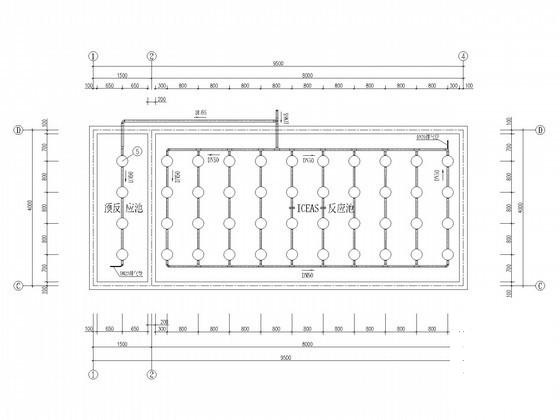

ICEAS反应池曝气系统平面布置图

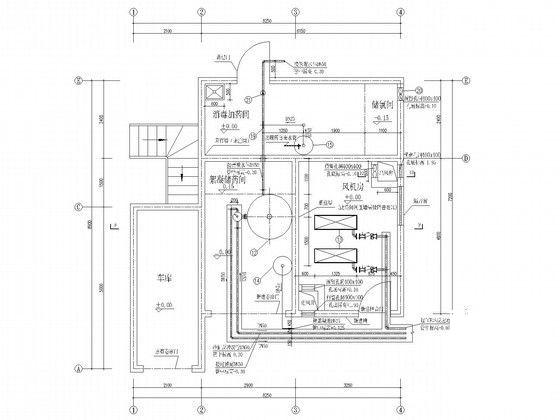

地上部分平面布置图

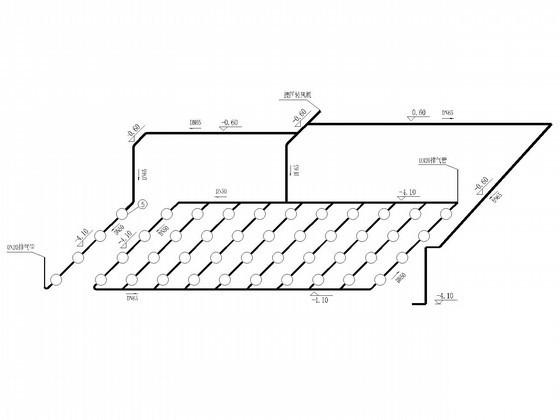

ICEAS反应池曝气系统图
