5层框架办公楼毕业设计方案(部分建筑、结构CAD施工图纸)

附件详情

某5层框架办公楼毕业设计(含计算书,建筑、结构图)
该资料为中国石油大学(华东)学士学位论文
该项目为东营市一拟建多层综合办公楼,按使用功能将建筑分为五层。楼房标高18.45m,总建筑面积4000m2。
该项目结构设计采用多层钢筋混凝土框架结构,基本步骤为:结构计算简图的确定;荷载计算;内力分析;内力组合;梁、柱截面配筋、板的设计、楼梯的设计、基础的设计以及结构施工图的绘制等。其中,内力计算考虑以下四种荷载作用,即恒荷载、活荷载、风荷载以及地震作用;柱、板的设计采用弹性理论;梁的设计采用塑性理论;楼梯选用板式楼梯;基础选用十字交叉条形基础。在进行截面抗震设计时,遵循了强剪弱弯,强柱弱梁,强节点弱构件的设计原则,且满足构造要求。
共91页。
建筑图包括:平面图,立面图,剖面图共3张图纸
建筑图包括:梁配筋,板配筋,柱配筋共3张图纸

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

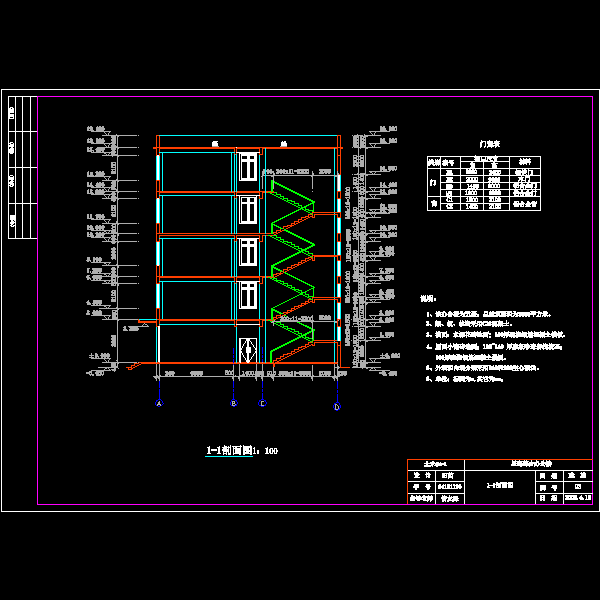

  • 剖面图.dwg
    剖面图.dwg

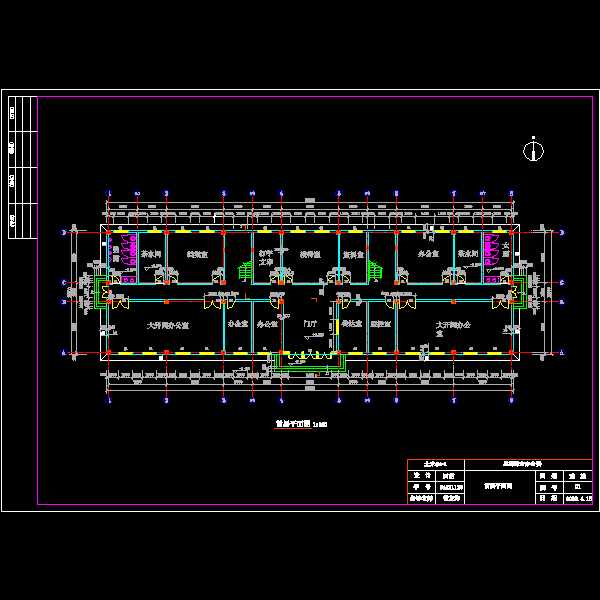

  • 平面图.dwg
    平面图.dwg

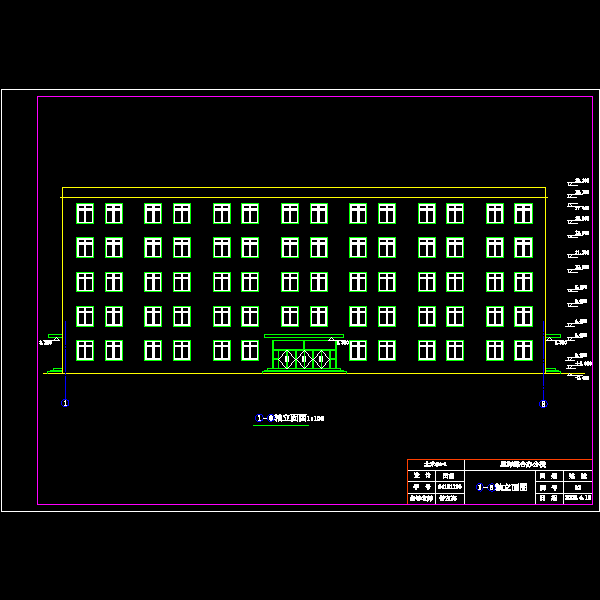

  • 立面图.dwg
    立面图.dwg

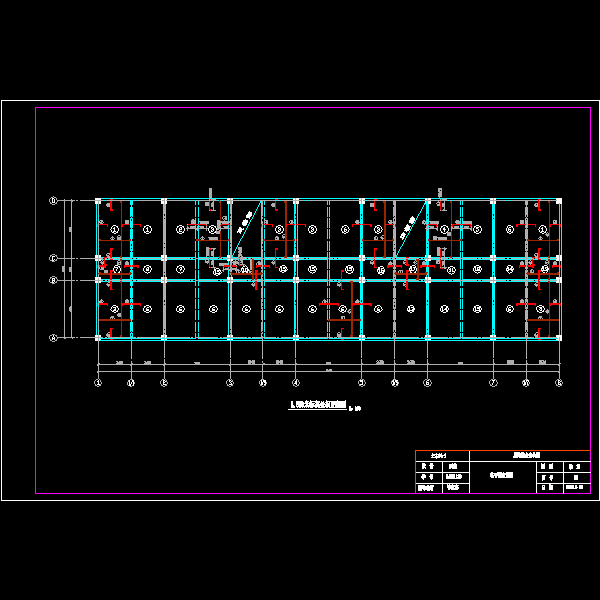

  • 板.dwg
    板.dwg

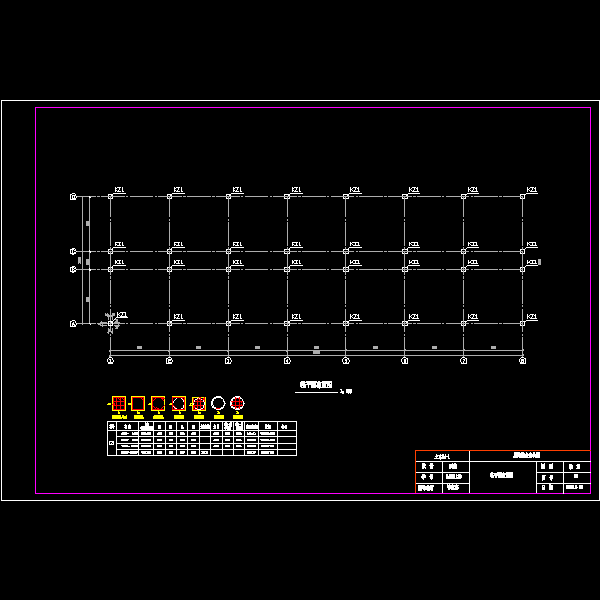

  • 柱.dwg
    柱.dwg
  • 梁.dwg
    梁.dwg
以上是部分截图,请下载附件后查看完整高清内容
