单层混合锅炉房结构施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,混合结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 参考图纸:6张

附件详情

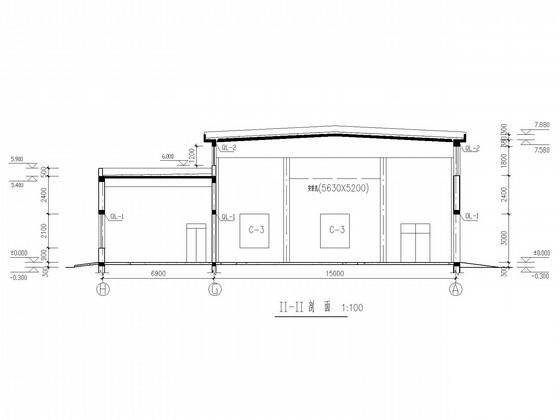

基础开挖及地基处理图、基础 平面布置图 、平、立、剖面图、屋面结构布置,L-1,Z-1及WL-1~3配筋图、锅炉基础图共6张图纸。

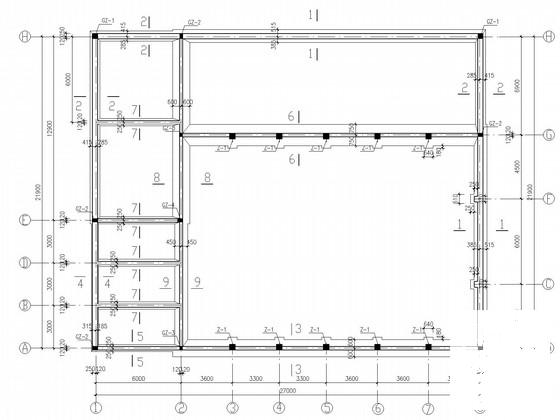

基础平面布置图

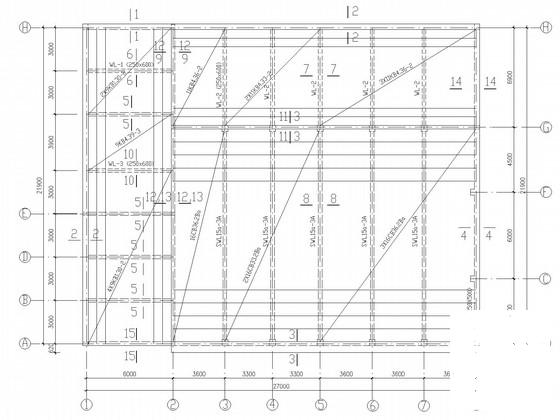

屋面结构布置图

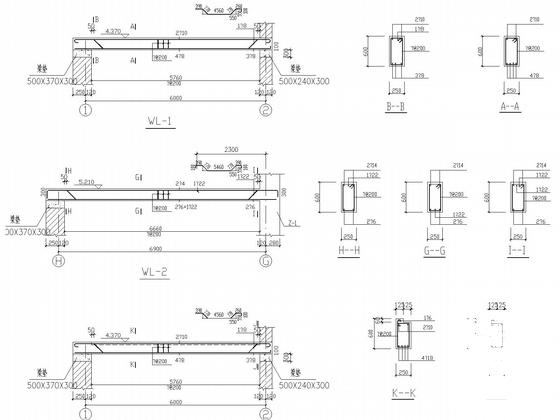

梁节点图

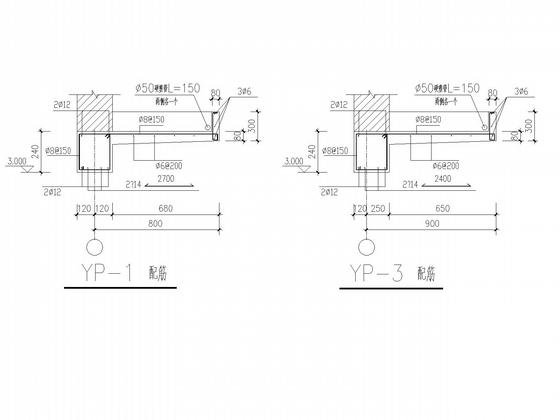

雨篷节点

条基节点

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 锅炉房施工图纸 - 1
    锅炉房施工图纸 - 1
  • 锅炉房施工图纸 - 2
    锅炉房施工图纸 - 2
  • 锅炉房施工图纸 - 3
    锅炉房施工图纸 - 3
  • 锅炉房施工图纸 - 4
    锅炉房施工图纸 - 4
  • 锅炉房施工图纸 - 5
    锅炉房施工图纸 - 5
  • 锅炉房施工图纸 - 6
    锅炉房施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
