2层框架商场毕业设计方案(建筑、结构CAD施工图纸)(竖向荷载作用)

附件详情

  • 1 绪论
  • 1.1 现代 的现状与发展
  • 1.2 现代商业建筑设计的选址
  • 1.3 现代商业建筑外观设计的特点
  • 2 建筑设计
  • 2.1 设计资料:
  • 2.2 建筑设计说明:
  • 2.3一些建筑的主要做法
  • 2.4材料的选择
  • 3结构设计
  • 3.1结构体系的确定
  • 3.1.1柱网布置
  • 3.1.2 层高的确定:
  • 3.1.3 板,梁,柱截面尺寸的确定
  • 3.2基本假定与计算简图
  • 3.2.1基本假定
  • 3.2.2计算简图
  • 3.3重力荷载计算
  • 3.3.1屋面及楼面的恒荷载标准值
  • 3.3.2屋面及楼面的活荷载标准值
  • 3.3.3各层梁荷载
  • 3.3.4各层柱荷载
  • 3.3.5各层门、窗荷载
  • 3.3.6各层墙体荷载
  • 3.3.7各层恒荷载标准值汇总
  • 3.4水平地震作用侧移及内力计算
  • 3.4.1重力荷载代表值
  • 3.4.2横向框架梁、柱的线刚度
  • 3.4.3横向框架柱侧移刚度D值
  • 3.4.4横向水平地震作用计算
  • 3.4.5横向水平地震作用下的侧移计算
  • 3.4.6横向水平地震作用下的框架内力计算
  • 3.5 横向风荷载作用下框架结构内力和侧移计算
  • 3.5.1 风荷载标准值
  • 3.5.2 风荷载作用下框架层间剪力及侧移计算
  • 3.5.3 风荷载作用下框架结构的内力计算
  • 3.6 竖向荷载作用下横向框架结构的内力计算
  • 3.6.1 计算单元的选取
  • 3.6.2荷载计算
  • 3.6.3竖向荷载作用下框架内力计算
  • 3.7 内力组合
  • 3.7.1 内力组合概念
  • 3.7.2 内力组合
  • 3.8 配筋计算
  • 3.8.1 截面设计
  • 3.8.3楼板配筋
  • 3.8.4柱截面设计
  • 3.8.5楼梯设计
  • 3.8.6基础板设计
  • 3.8.7基础梁设计
  • 总结
  • 致谢
  • 参考文献

附件详情

某二层框架商场毕业设计(含计算书,建筑、结构图)
该资料为辽宁科技大学学士学位论文
该资料是鞍山市百盛商场建筑结构设计。该资料要求根据建筑的使用功能进行构思组织,科学合理的设计其内部空间和外部景观。该商场总建筑面积约为6210平方米主体结构为地上二层,地下一层。本建筑设有三个出入口,并专门设有货梯一部。本建筑设步梯三部,自动扶梯一部,便于人群流动及紧急疏散;该场地两面临街,在使用功能布局上,把主要入口放在主干路口处,这有利于组织人流,且考虑到人性化设计理念,同时又强调了功能主义。该资料的建筑设计部分主要完成了建筑平面图,立面图和一个剖面图等;结构设计部分完成了结构选型,多跨连续梁,框架的内力计算分析,现浇板的计算及绘制施工图等,并根据计算绘制出梁,板和框架柱的施工图,最后进行基础、楼梯等结构构件的计算和绘图。通过该资料,达到了综合运用所学知识进行分析问题和解决实际工程问题的能力。
共86页。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 强哥一层平面图.dwg
    强哥一层平面图.dwg

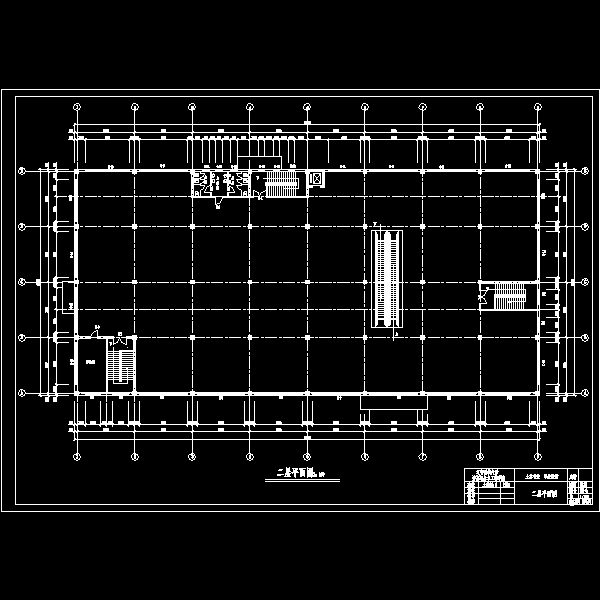

  • 强哥二层平面图.dwg
    强哥二层平面图.dwg
  • 强哥剖面图.dwg
    强哥剖面图.dwg

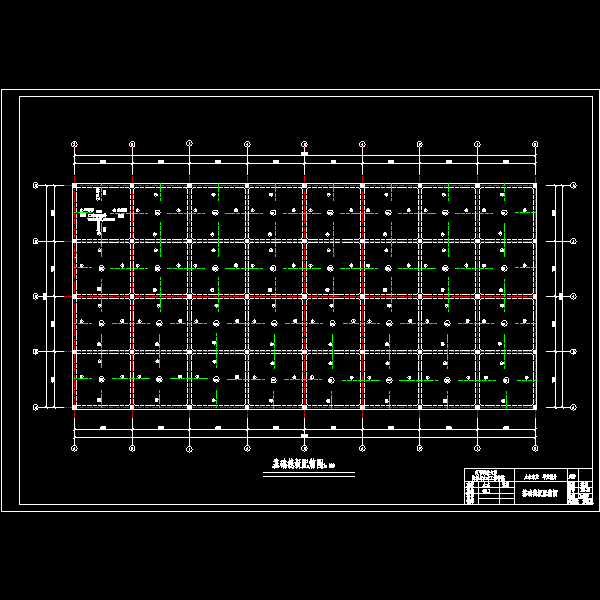

  • 强哥基础板配筋图.dwg
    强哥基础板配筋图.dwg
  • 强哥基础梁配筋图he设计.dwg
    强哥基础梁配筋图he设计.dwg
  • 强哥板配筋图.dwg
    强哥板配筋图.dwg
以上是部分截图,请下载附件后查看完整高清内容
