4层框架中学教学楼毕业设计方案图纸(建筑结构设计图)(竖向荷载作用)

附件详情

该工程为一教学楼，拟建于城市新建的居住小区内，总建筑面积3000平方米左右，建筑形状为一矩形体，总长51m，总宽15.5m，共4层，总高为16.7m。层高均为3.9m，四层多为办公室，层高应该低一点，但考虑到四层有一个多功能教室，面积相对较大，所以层高也定为3.9m。室内外高差为0.45m。
内容包括：
计算书：
第一部分、设计概况
第二部分、结构设计计算书
一 结构方案及布置
二 初步选定梁柱截面尺寸及材料强度等级
三 计算各层重力荷载代表值及结构刚度参数
四 计算横向框架自振周期
五 计算多遇地震烈度下横向框架的弹性地震作用
六 多遇地震作用下结构层间弹性变形验算
七 上述地震作用下结构内力分析
八 竖向荷载作用下横向框架的内力分析
九 荷载效应组合
十 按组合内力进行梁柱配筋计算
十一 延性构造措施
十二 楼梯设计
十三 基础设计
共65页。
该资料包含：

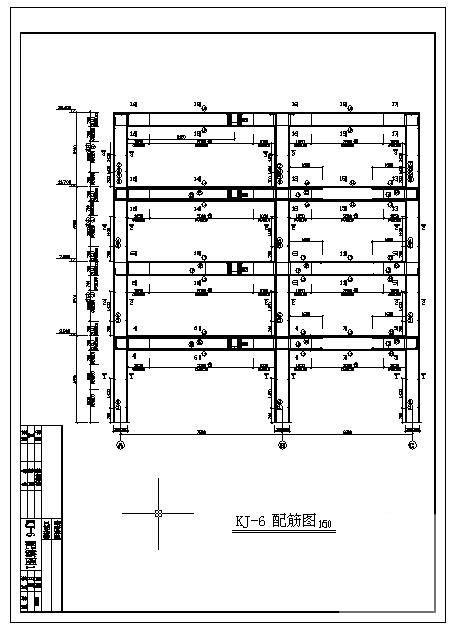

设计说明、门窗表、平面图、屋顶平面图、立面图、剖面图、大样图、KJ配筋图、楼梯配筋图、基础 平面布置图 、基础配筋图共16张图纸.
