社区36号楼给排水设计CAD图纸(附计算书)(自动喷水灭火系统)

该项目为北方光电集团西安西光朝阳实业有限公司朝阳社区36号楼二次设计,建筑占地面积为613.83平方米,总建筑面积18957.2平方米;地下一层,地上二十九层,建筑总高度:84.55m。
该项目设有生活给水系统、生活污水系统、消火栓给水系统、自动喷水灭火系统及灭火器配置。
生活给水系统:
该项目最高日生活用水量为121.8m/d,,最大小时生活用水量12.69m/h。
该区从自备给水管道上接1根DN100mm的引入管,供水压力0.30MPa。
从自备给水管网至该区的给水引入管上需设倒流防止器,以防止对市政水的污染。
给水系统分区:
地下一层及6层以下部分为低区,由自备给水管网自下而上直接供给,最大时用水量为2.63m/h。
7层及14层为中1区,由水泵房内中区Ⅰ变频增压给水设备供给,最大时用水量为3.50m/h。
15层~22层为中2区,由水泵房内中区Ⅱ变频增压给水设备供给,最大时用水量为3.50m/h。
23层~屋顶水箱间为高区,由水泵房内高区变频增压给水设备供给;最大时用水量为3.06m/h。
户内设置容积120L的家用型分离式太阳能装置提供淋浴热水,集热板置于阳台外墙上悬挂,太阳能热水器型号具体由甲方自定。
排水系统:
该项目污、废水采用合流制,室内±0.000以上污废水重力流排至室外污水管网,地下室废水经潜水排污泵提升至室外污水管网。
污水经化粪池处理后排入市政污水管网。
排水管穿楼板时设之水环及阻火圈,悬吊横管总长度超过4m时应设置伸缩节,伸缩节间距不得超过4m。
消火栓给水系统:
该项目为一类高层住宅楼,建筑高度84.55m,室内消防用水量为20L/s,室外消防水量为15L/s,本楼室内消火栓所需压力1.25MPa。
室内设独立消火栓系统,室外设置地上式消防水泵接合器两套与消火栓给水管网相连,距建筑物不小于
5m,距路边不大于2m。
自动喷水灭火系统:
该项目地下车库及人防自动喷水设计流量30L/s,按中危险Ⅱ级设计,设计喷水强度8L/min.平方米火灾延续时间1小时,储备水量108m。泵房内设自喷消防泵两台,互为备用,自动切换,本楼自动喷水系统所需水压为0.80MPa(管道入口处)自动喷水系统加压设备设在地下室水泵房内,消防水池总有效容积360立方。
一层给排水平面图
地下室管道平面图
给排水系统图
泵房给水管道系统图
大样图

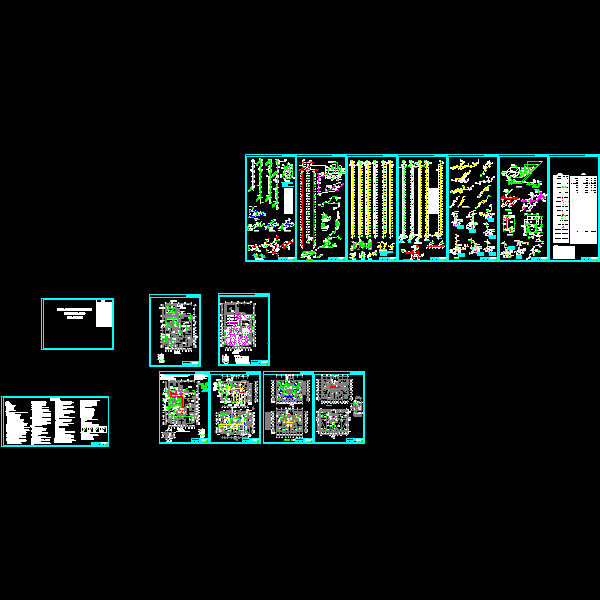

总缩略图
以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 社区36号楼给排水设计CAD图纸(附计算书)(自动喷水灭火系统) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
