24层住宅楼优秀给排水设计（详细计算书）(自动喷水灭火系统)

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：44346平方米
建筑地上层数：22层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：20张
设计年代：近代
地下室用途：车库, 设备用房, 其它
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统, 废水系统, 雨水系统
消防设计：室内消火栓系统, 喷淋系统, 灭火器配置系统
供水设备：高位水箱, 水泵站, 水池
供水方式：市政供水, 变频供水, 分区供水, 高位水箱供水
供水分区：两区
消火栓用水量室外(L/S)：15
消火栓用水量室内(L/S)：20
大样节点：水箱, 水泵, 泵房, 厨房, 卫生间, 设备房布置
热水供应方式：集中热水供应

附件详情

屋顶雨水排水系统平面图
二十二层给水排水平面图

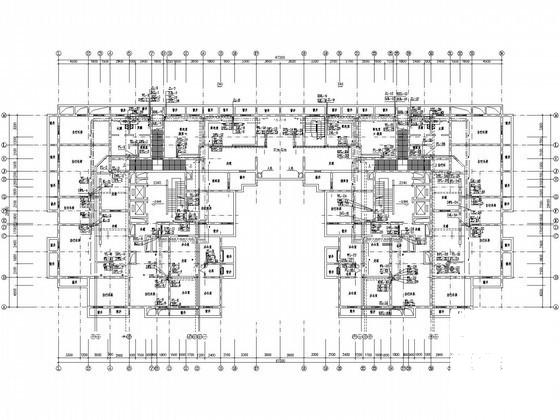

标准层给水排水平面图
首层给水排水平面图
地下一层给水排水平面图
地下二层给水排水平面图
自动喷淋平面图
低区给水系统图
高区给水系统图
热水供应系统图
单排污水系统图
高区污水系统图
单排废水系统图
高区废水系统图
消火栓系统图
自动喷水灭火系统图
水泵房平面放大图
屋顶消防水箱间放大图
户型平面大样图

附件详情

该资料的对象属于高层住宅楼，建筑总面积44346m2，自然层总数24层,总高度72.2m。此楼设有生活给水、热水、消防、排水、雨水系统。生活冷水给水系统：采用分区给水方式，根据市政管网压力和楼高共分两个区，其中2层以下为低区，3-22层为高区。生活热水给水系统：采用变频水泵集中给水方式。下置式分区供热水系统，选择的是立管循环的热水供水方式。生活消防给水系统：本楼采用消火栓给水系统和自动喷水灭火系统。生活排水系统：采用污废分流，污水经化粪池处理后排至市政排水管线。
，共19张图，70余页详细计算说明书。

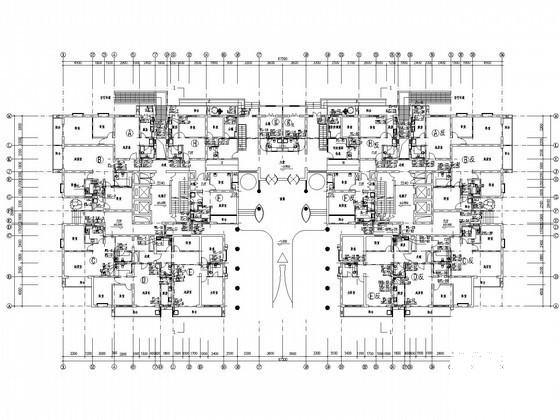

首层给水排水平面图

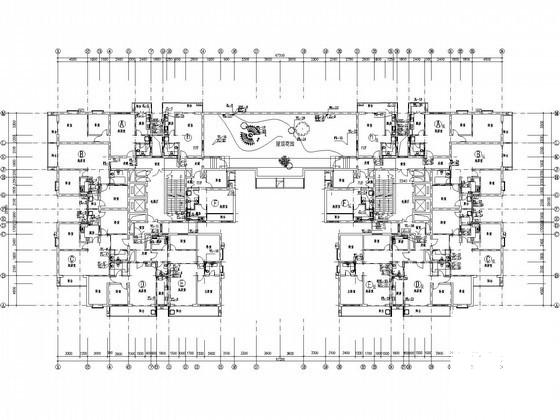

二十二层给水排水平面图

热水供应系统图

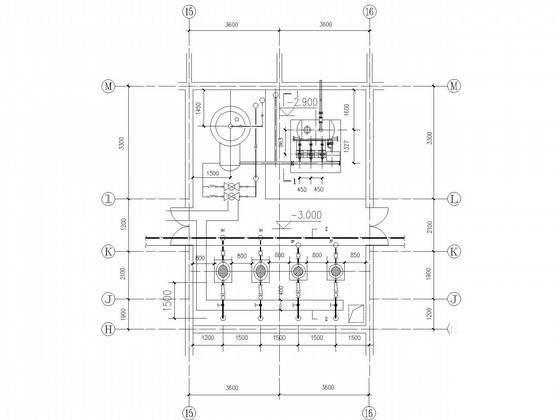

水泵房平面放大图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
