54层办公楼给排水初步设计图纸(自动喷水系统)
- 附件设计说明：无
- 建筑类别：办公,商业,餐饮
- 建筑高度类型：超高层建筑
- 建筑设计面积：125527平方米
- 建筑地上层数：54层
- 建筑地下层数：3层
- 图纸设计深度：方案(初设图)
- 参考图纸：35张
- 设计年代：近代
- 地下室用途：车库,设备用房
- 生活供水设计：生活给水系统
- 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
- 供水设备：高位水箱,水泵站
- 供水方式：市政供水,变频供水,分区供水,高位水箱供水,无负压供水
- 供水分区：四区
- 项目所在地：广东
附件详情

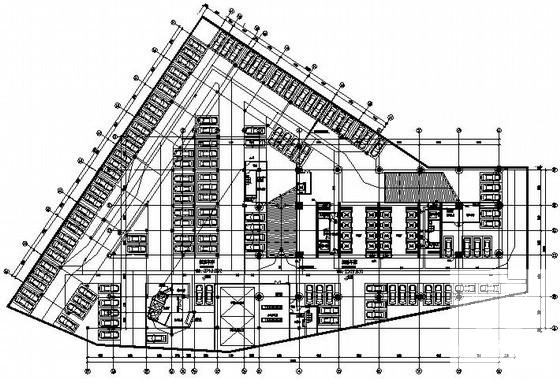

- 地下室负三层~五十四层平面图
- 天面层平面图
- 天面电梯机房平面图
- 给水系统示意图
- 室内消防栓给水系统示意图
- 自动喷水系统示意图
- 排水系统示意图
附件详情
本稿件为超高层办公楼给排水初步设计图纸，总建筑面积125527平米，地上54层，地下3层。建筑主要功能为商业及办公，地下室为车库和设备用房。设计范围：给水系统、排水系统、消火栓系统、喷淋系统。
，共35张图纸。

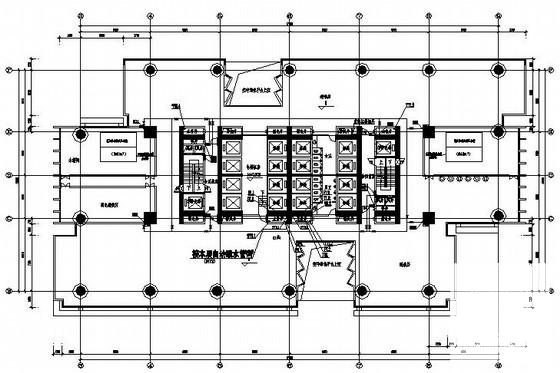

第16层避难层平面图

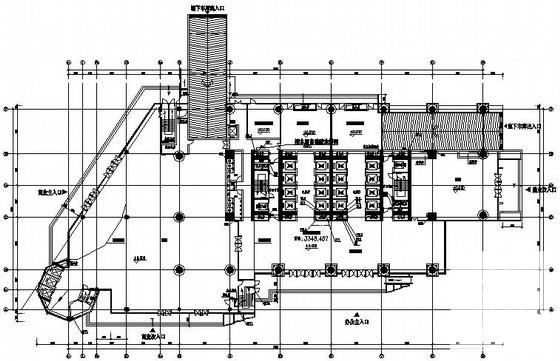

裙楼首层平面图

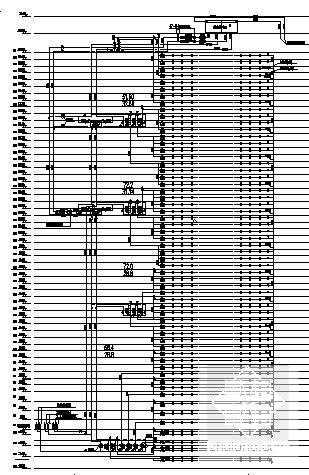

自动喷水系统示意图

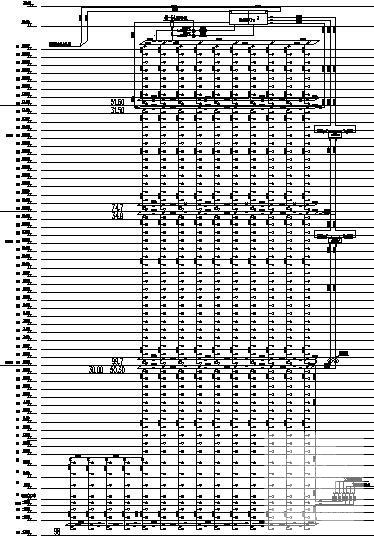

室内消防栓给水系统示意图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
