29层商务办公楼给排水CAD施工图纸(自动喷水灭火系统)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:超高层建筑
  • 建筑设计面积:73833.98平方米
  • 建筑地上层数:29层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:49张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水设备:高位水箱,水泵站,水塔
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:四区以上
  • 排水体制:污废合流
  • 排水技术:虹吸雨水(满管)
  • 雨水重现期:50年
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 特殊系统:虹吸雨水
  • 大样节点:水泵,泵房,卫生间,集水坑,设备房布置
  • 项目所在地:黑龙江

附件详情

  • 资料目录、图例
  • 设计说明
  • 主要设备表、使用标准图目录
  • 给水系统图
  • 污、废水系统图
  • 雨水系统图
  • 消火栓系统图
  • 自动喷水灭火系统图、微型自动扫描灭火装置系统图
  • A#楼地下二层(人防)给排水平面图
  • 首层给排水平面图
  • 机房层给排水平面图
  • 顶给排水平面图
  • 消防水泵房详图、高位消防水箱间详图
  • 低区生活水泵房详图、高区生活水泵房详图
  • 卫生间详图
  • 集水坑盖板图

附件详情

工程概述:
该项目占地面积25572m2。建筑为超高层商务办公楼,主要功能有办公、配套商业服务等。总建筑面积为73833.98m2,其中地上建筑面积56997.45m2,地下建筑面积16836.53m2。地下部分为2层,地上29层,建筑高度为128.65m。地上部分主要使用功能为办公,地下部分主要使用功能为汽车库、设备用房等。建筑性质:一类超高层办公楼;耐火等级:一级。

设计范围:
1、该资料范围为建筑物内的给水、排水和消防设计。
2、气体灭火系统、微型自动扫描灭火装置系统、虹吸雨水系统、厨房给排水等由专业承包商根据本专业提出的技术参数和要求,负责全部个体设计、安装、调试、试运转、验收等,其设计与该资料的边界条件符合度须经我院审定确认。
3、冷却塔、水泵、水箱等设备提供商应根据该资料参数进行核算,设备基础和接管布置以到货的为准,其核算结果须经设计院审定确认。
4、室内外水景系统由专业公司设计,不在该资料范围内。

。共49张图纸。

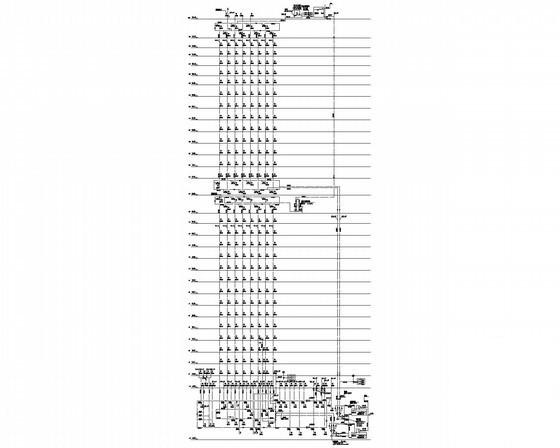

消火栓系统图

二层给排水平面图

高位消防水箱间4-4 剖面

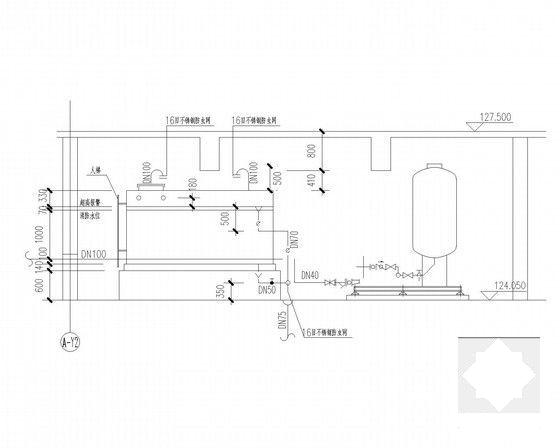

高位消防水箱间详图

人防给水系统

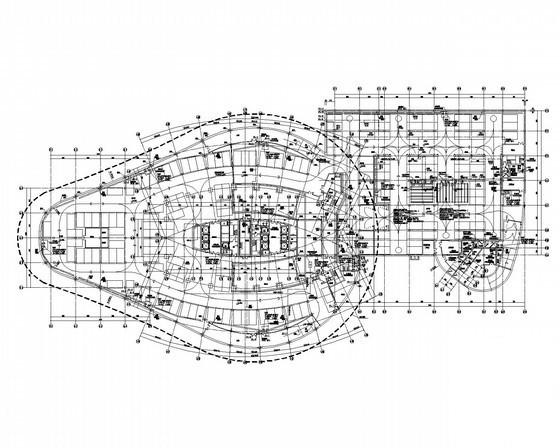

三层给排水平面图

A#楼地下二层(人防)消防平面图

消防水泵房详图

高区生活水泵房详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 29层商务办公楼给排水CAD施工图纸(自动喷水灭火系统) - 1
    第 1 张图
  • 29层商务办公楼给排水CAD施工图纸(自动喷水灭火系统) - 2
    第 2 张图
  • 29层商务办公楼给排水CAD施工图纸(自动喷水灭火系统) - 3
    第 3 张图
  • 29层商务办公楼给排水CAD施工图纸(自动喷水灭火系统) - 4
    第 4 张图
  • 29层商务办公楼给排水CAD施工图纸(自动喷水灭火系统) - 5
    第 5 张图
  • 29层商务办公楼给排水CAD施工图纸(自动喷水灭火系统) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
