水泥混凝土公路改造工程CAD施工图纸设计

附件详情

技术标准：
1、公路等级：四级公路；
2、设计速度：20公里/小时；

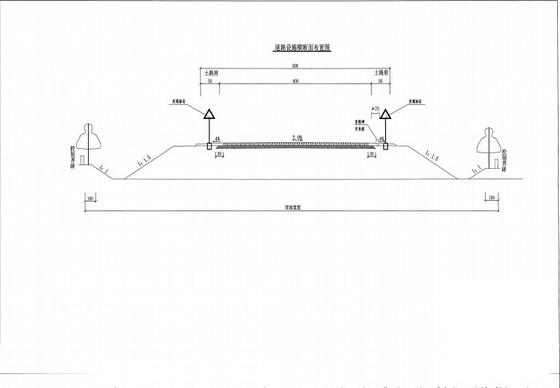

3、路基宽5米，路面宽4米，路肩宽0.5米；
4、横坡：路面横坡2%，路肩横坡4%；
5、路面建筑设计结构形式为水泥混凝土路面。
路面主要技术指标：
1、自然区划：Ⅳ2区；
2、标准轴载：100KN；
3、车道数：单车道。

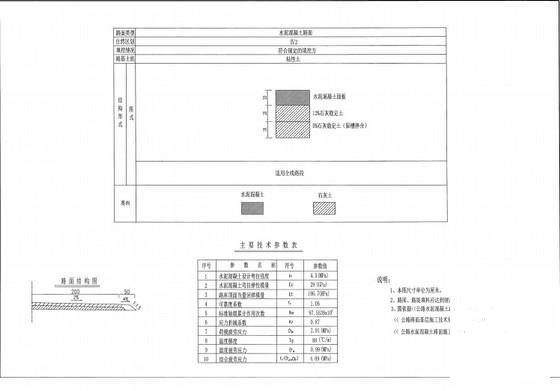

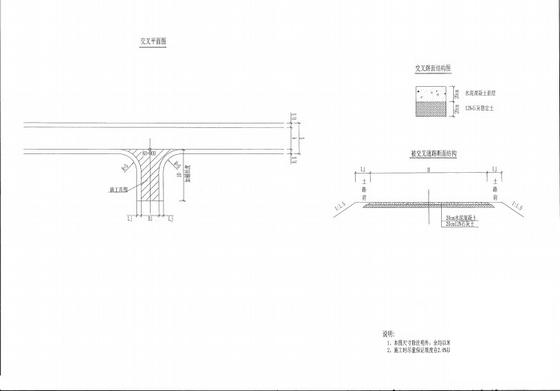

路面结构：
一般路段路面结构：
20cm水泥混凝土
20cm12%石灰稳定土
20cm5%石灰稳定土（原槽拌合）
……
平面线形设计：
1、路线布设情况
在平面设计时，路线线形尽量与原路线保持一致，减少征地拆迁工程量。对于不满足技术标准的路段，进行了调整，使之符合规范要求。路线主要控制点为路线起讫点。
2、平面设计
老路线性很好，本着充分利用原有道路，少拆迁少征地原则，新建项目线性起终点为直线无交点。

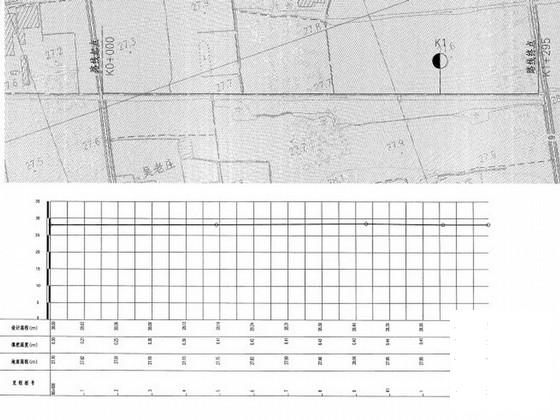

纵断面设计：
当地地形为平原地形，原有地面起伏不大，基本能满足安全、舒适、快捷的原则。本次纵断面设计以四级公路的技术标准为依据，在满足两侧居民要求的情况下，尽量抬高道路的高程，尽可能减少挖方，减少投资。根据本次路面加铺结构设计，该资料为保证与现有路线相接对起终点抬高按40cm进行控制。为使纵断面线形平顺，尽可能减少纵坡变坡次数，竖曲线选用较大半径值。
该资料平面控制坐标系采用自定义坐标系，高程采用假设高程。设计高程为道路中心路面顶面高程。
……
共54页,。
