恩施至利川公路段路线CAD施工方案图纸设计(工程技术标准)

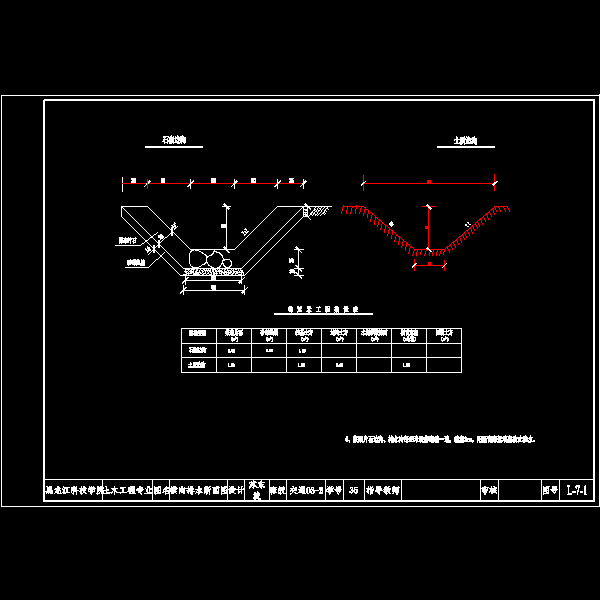

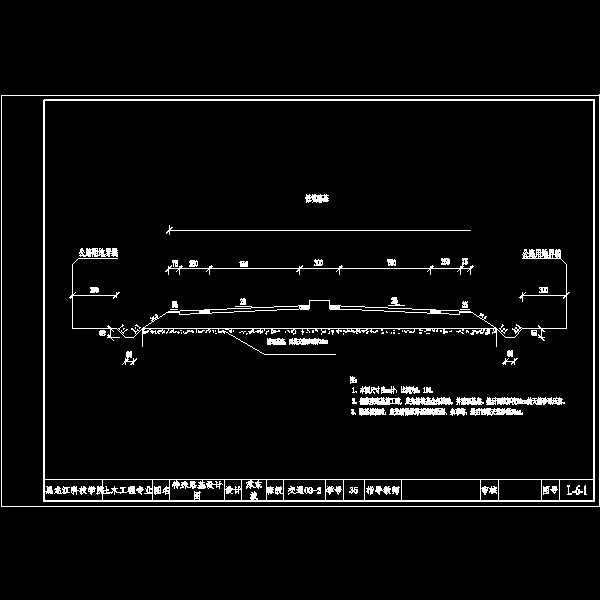

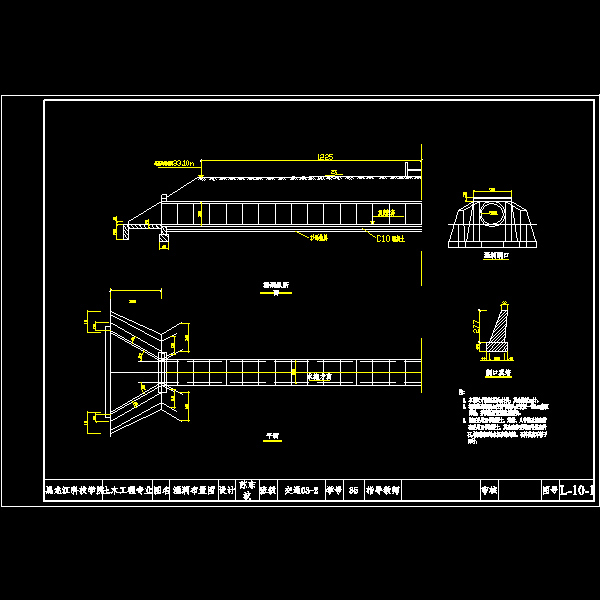

学士 路线 路基 路面 涵洞 　　 本文为黑龙江科技学院学士学位论文 　　 作者：苏东坡 　　 导师：景海河、杨海涛 　　 专业：交通工程 　　 该资料是湖北恩施至利川公路（K0 000~K4 000）段路线施工图设计，为一级公路，设计年限为15年。根据给定的资料，通过对原始数据的分析，依据交通部颁布的《公路工程技术标准》JTGB01–2003，《公路路线设计规范》JTJ011–2006等有关技术指标，进行了4km的一级公路施工图设计。具体设计内容包括1.路线设计：纸上定线，绘制路线平面图，进行路线纵断面设计；2.路基设计：完成四公里横断面和路基土石方的计算及路基排水设计；3.路面设计：采用沥青混凝土路面结构，完成相应计算；4.涵洞设计：完成一项涵洞设计；5.应用计算机绘制工程图：全部用计算机完成。
