预应力筒仓结构水泥厂熟料库结构设计施工图纸,共19张施工图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:其他结构
  • 特种结构:筒仓
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.5kN/平方米
  • 参考图纸:19张
  • 设计年代:近代

附件详情

某预应力筒仓结构水泥厂熟料库结构图
该资料为:某预应力筒仓结构水泥厂熟料库结构图
基本风压:0.5KN/m
抗震设防烈度:6度
该资料包含:
结构设计说明 、钻孔桩统一说明、筒仓顶钢结构施工说明、桩平面布置图、基础底板平面布置图、结构平面详图、基础底板上部配筋布置图、基础底板下部纵横向配筋布置图、库壁非预应力环筋平面示意图、库壁预应力环筋平面示意图、壁柱预应力筋交叉布置图、壁柱预应力筋平面图、库壁非预应力水平环向筋搭接展开示意图、库壁配筋图、结构平面布置图、筒仓屋盖结构 平面布置图 、熟料筒仓屋面檩条剖面布置图、熟料筒仓屋面支撑及拉杆详图共19张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

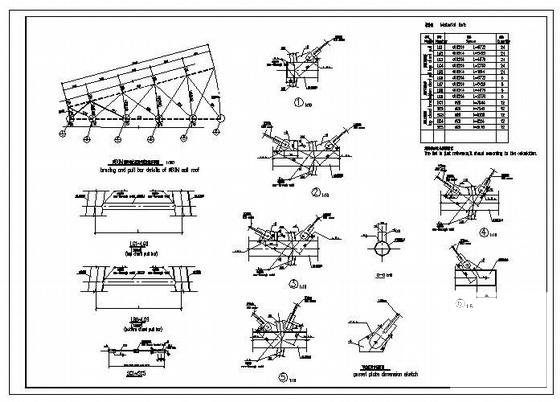

  • 水泥厂熟料库结构 - 1
    水泥厂熟料库结构 - 1

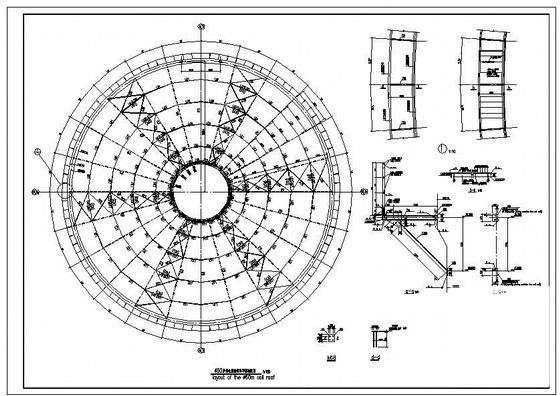

  • 水泥厂熟料库结构 - 2
    水泥厂熟料库结构 - 2
  • 水泥厂熟料库结构 - 3
    水泥厂熟料库结构 - 3
  • 水泥厂熟料库结构 - 4
    水泥厂熟料库结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
