新建铁塔与机房基础结构施工大样图

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 特种结构:高耸结构
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 参考图纸:16张
  • 设计年代:近代

附件详情

该项目为天津某铁塔的基础结构图,铁塔基础设计采用钢筋混凝土灌注桩基础,机房基础采用条形基础灌注桩。

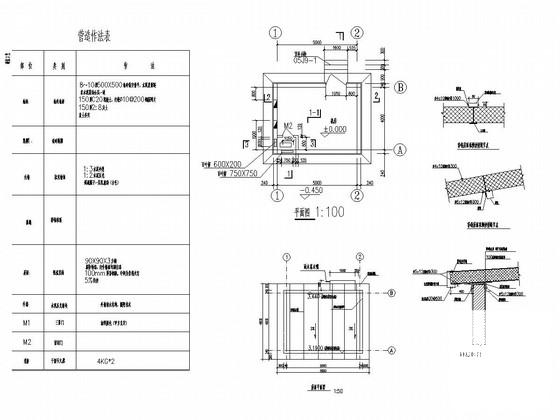

该资料包含:结构设计总说明、基础平、立面图及基础配筋图、地脚螺栓详图、平面图及营造做法表、立、剖面大样图、配筋大样图、机房结构图、电气平面图、接地布置图等共16张图纸。

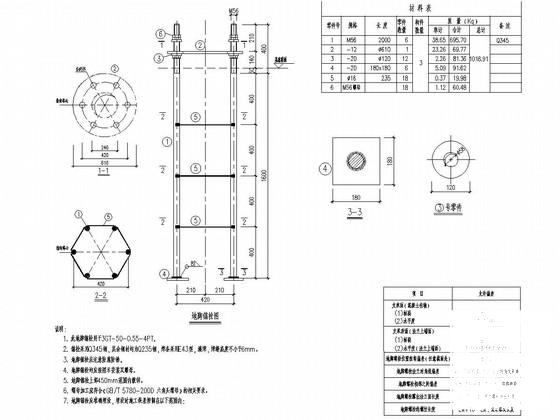

地脚螺栓详图

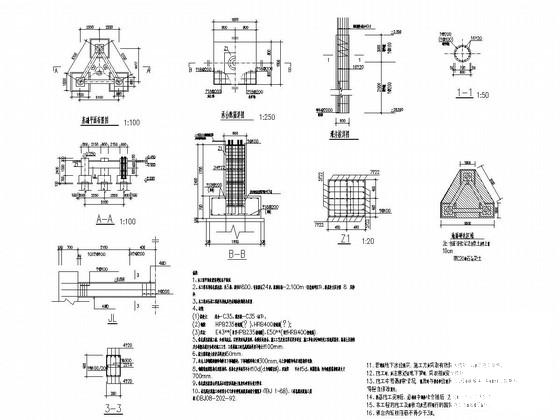

立、剖面大样图

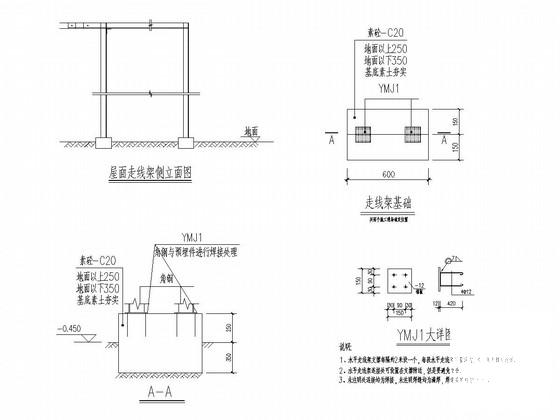

走线架详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 铁塔基础结构 - 1
    铁塔基础结构 - 1
  • 铁塔基础结构 - 2
    铁塔基础结构 - 2
  • 铁塔基础结构 - 3
    铁塔基础结构 - 3
  • 铁塔基础结构 - 4
    铁塔基础结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
