29层办公楼空调机房锅炉房换热站CAD施工图纸(螺杆式冷水机组)

该项目为一类高层办公建筑，地上29层，地下3层。总建筑面积94936平方米,其中地上建筑面积68233平方米，地下建筑面积26703平方米。地上主体建筑高度133.50米。

本项目 暖通空调专业的设计范围 是：

1.防排烟系统设计；

2.冷暖中央空调系统；

3.机械通风系统设计。

4.租户冷却水系统设计。

中央空调系统冷热源设计：

该项目 裙房商业区域 和 塔楼办公区域 设置 统一的空调冷热源 。夏季空调 冷源 选用二台制冷量为900冷吨的 水冷离心式冷水机组 和一台300冷吨的 水冷螺杆式冷水机组 ，联合运行向大楼低区（F16层以下）提供6℃~12℃空调冷冻水，高区办公（F16层以上）经两台水-水热交换器制得 7℃~13℃空调冷冻水进行空调制冷。另选用一台冷水板换，与一台冷却水泵配套运行，实现冬季免费冷却。

冬季空调 热源 为锅炉房内的 燃气热水锅炉 ，可提供95℃~70℃一次高温水，经水-水热交换器交换后向裙房商业区域和塔楼低区（F16层以下）的办公区域提供60℃~50℃空调用热水，高区办公（F16层以上）另经两台水-水热交换器制得60℃~50℃的热水进行空调供热。

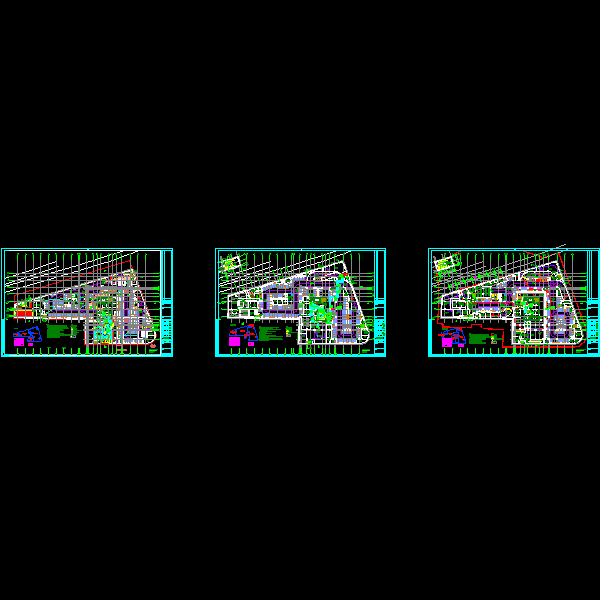

地下三层空调通风平面

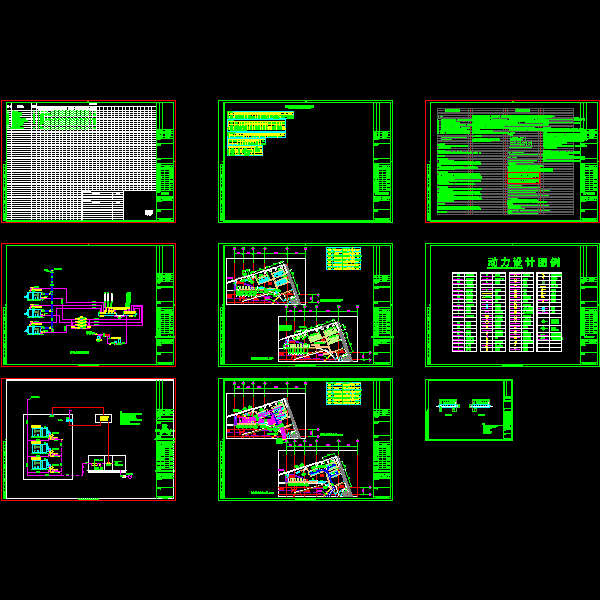

锅炉房管道布置平面图

换热机房管线布置平面图

冷冻机房管线布置平面图

防排烟系统原理图

换热机房空调热水系统原理图

冷冻机房空调水系统原理图

燃气热水锅炉热力系统图

地下车库风机房详图

设备管道隔振节点详图
