隧道管棚护拱设计CAD图纸

资料简介
赚取积分

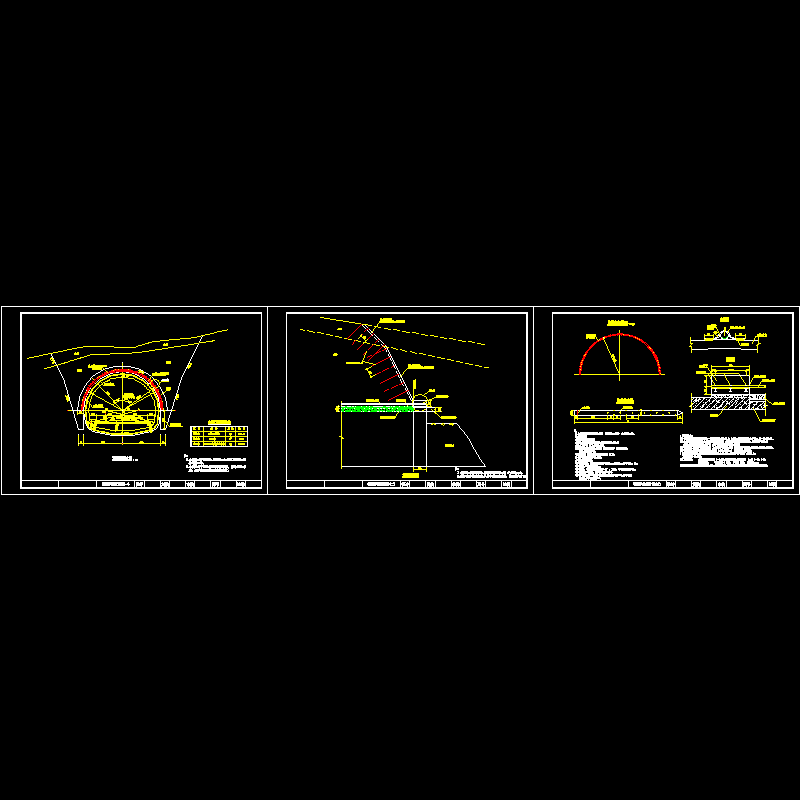

本图适用于出口端Ⅳ级围岩路段，暂考虑20m长度。锚杆成梅花型布置。管棚设计参数：钢管规格：热轧无缝钢管φ108mm,壁厚6mm,管节长3m，6m。管距：环向间距40cm。倾角：与路线纵坡夹角1～3°；方向：平行于路线中线。钢管施工误差：径向不大于20cm。隧道纵向同一横断面内的接头数不大于50%,相邻钢管的接头至少需错开1m……共计3张，设计于2008年
