18层剪力墙结构住宅楼结构CAD施工图纸(平板式筏基)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:8度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:21张
  • 设计年代:近代

附件详情

该项目为18层剪力墙结构住宅楼项目,采用平板式筏型基础,抗震设防烈度为8度,总建筑面积约40.8563万平方米,该资料包含:结构设计总说明,暗柱详图,机房层顶板配筋平面图,地下一层墙体、顶板留洞图,标准层顶板配筋平面图,屋面层顶板配筋平面图,机房层墙体结构平面图,五层~十七层墙体结构平面图,屋面层墙体结构平面图,首层墙体结构平面图,二层~四层墙体结构平面图,基础结构平面图,地下一层墙体结构平面图等共21张图纸。
12月。

地下一层墙体结构平面图

地下一层顶板配筋平面图

屋面层顶板配筋平面图

地下一层墙体、顶板留洞图

标准层顶板配筋平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

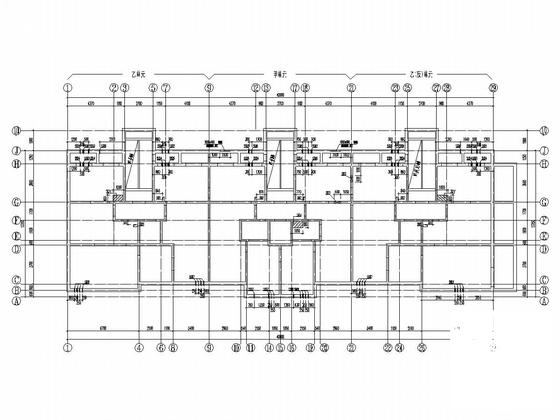

  • 18层剪力墙结构住宅楼结构CAD施工图纸(平板式筏基) - 1
    第 1 张图
  • 18层剪力墙结构住宅楼结构CAD施工图纸(平板式筏基) - 2
    第 2 张图
  • 18层剪力墙结构住宅楼结构CAD施工图纸(平板式筏基) - 3
    第 3 张图
  • 18层剪力墙结构住宅楼结构CAD施工图纸(平板式筏基) - 4
    第 4 张图
  • 18层剪力墙结构住宅楼结构CAD施工图纸(平板式筏基) - 5
    第 5 张图
  • 18层剪力墙结构住宅楼结构CAD施工图纸(平板式筏基) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
