2层砖混结构小办公楼结构施工图纸(建筑施工CAD图纸坡屋顶)(基础平面图)

  • 建筑类别:住宅,办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 参考图纸:17张
  • 设计年代:近代

附件详情

该资料包含:设计说明,建筑平面图,立面图,剖面图, 节点详图 :基础平面图,基础详图,结构布置图,屋面现浇坡顶配筋图,圈梁布置图, 楼梯详图 节点详图
共17张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

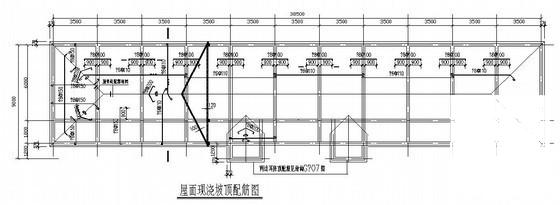

  • 2层砖混结构小办公楼结构施工图纸(建筑施工CAD图纸坡屋顶)(基础平面图) - 1
    第 1 张图

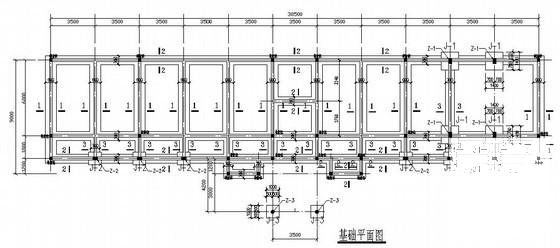

  • 2层砖混结构小办公楼结构施工图纸(建筑施工CAD图纸坡屋顶)(基础平面图) - 2
    第 2 张图

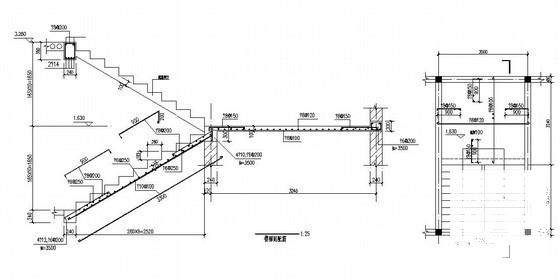

  • 2层砖混结构小办公楼结构施工图纸(建筑施工CAD图纸坡屋顶)(基础平面图) - 3
    第 3 张图

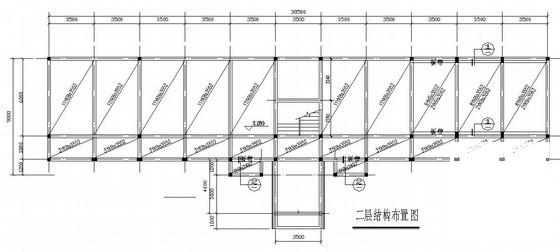

  • 2层砖混结构小办公楼结构施工图纸(建筑施工CAD图纸坡屋顶)(基础平面图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
