33层商住楼给排水设计CAD施工图纸(自动喷水灭火系统)
- 附件设计说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑地上层数：33层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：13张
- 设计年代：近代
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 消防设计：室内消火栓系统,喷淋系统
- 供水设备：高位水箱
- 供水方式：市政供水,分区供水
- 供水分区：四区
- 排水体制：污废合流
- 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
- 消火栓用水量室外(L/S)：20,30
- 消火栓用水量室内(L/S)：15,20
- 大样节点：水箱,卫生间,集水坑
附件详情
此建筑为普通住宅楼，地下室为车库，一、二层为商业服务网点，三层为转换层，三层以上建筑为住宅，高度不超过100m的一类居住建筑.有无负压生活给水 系统，消火栓给水系统，自动喷水灭火系统等
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

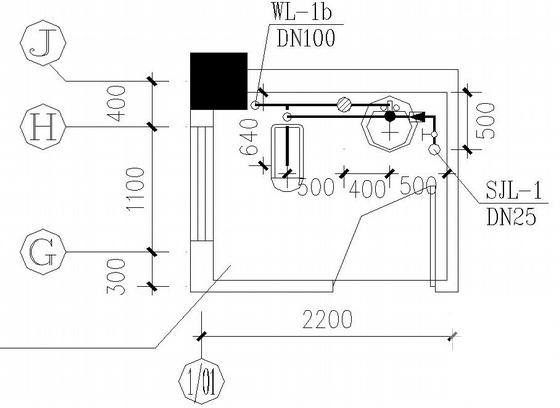

第 1 张图 -

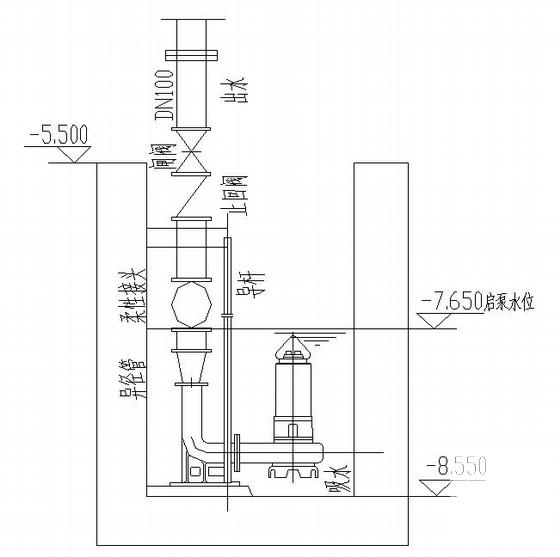

第 2 张图 -

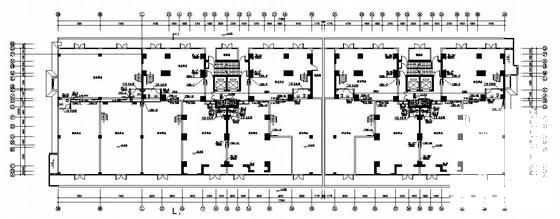

第 3 张图 -

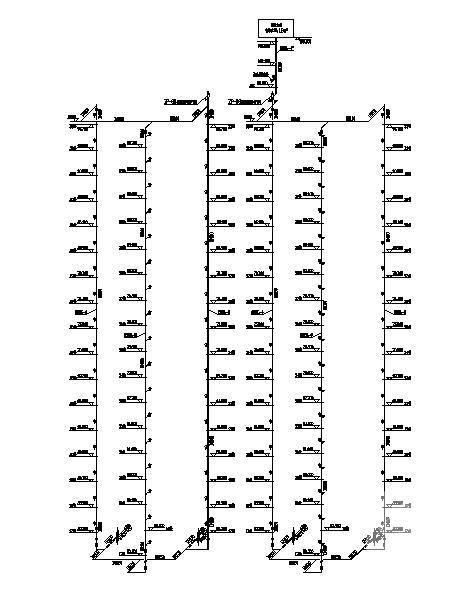

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.48 MB
- 收藏次数：0
-
文件名称：
附件-995860597876976500657.rar
