26层公寓式办公楼全套施工大样图

  • 建筑类别:公寓建筑, 办公建筑
  • 建筑层数:高层建筑
  • 地上楼层:26层
  • 地下楼层:1层
  • 设计阶段:施工图设计
  • 供水方式:市政供水, 高位水箱
  • 供水分区:两区
  • 污废水排水体制:合流
  • 设计内容:给水系统, 污水排水系统, 雨水排水系统, 消火栓系统, 喷淋系统
  • 地下室:车库, 人防
  • 参考图纸:20张以下

附件详情

某26层公寓式办公楼全套图纸, 该项目为一类高层公寓式办公楼,供26层。设计范围包括:室内给排水系统、室内消火栓系统、自动喷淋系统等等。该资料包含各楼层平面图、系统图、大样图等等共16张。

户型放大图

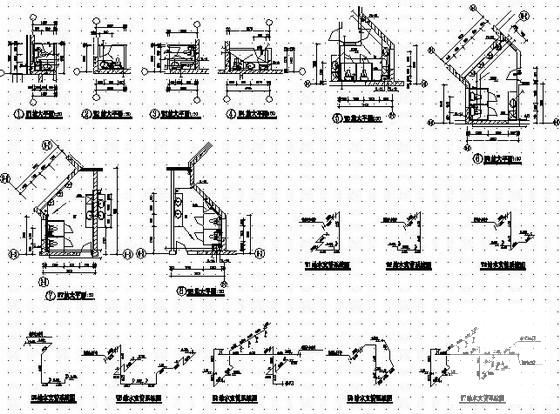

卫生间大样图

给排水喷淋系统图
