18层职工公寓楼给排水全套施工大样图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:喷淋系统
  • 供水设备:高位水箱
  • 供水方式:市政供水
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱,水泵,泵房,阀门管件

附件详情

  • 见图纸内

附件详情

该项目主要包括室内给水系统;室内污、废水系统;室内雨水系统;室内消防给水系统
该项目给水分两区供水,公寓主楼一至八层为低区,九至十八层为高区,辅楼由市政自来水水直供。
这份参考资料主要包括高层给排水设计说明、公寓及辅房各层平面图、各系统图、水泵房及厨、卫大样图 等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

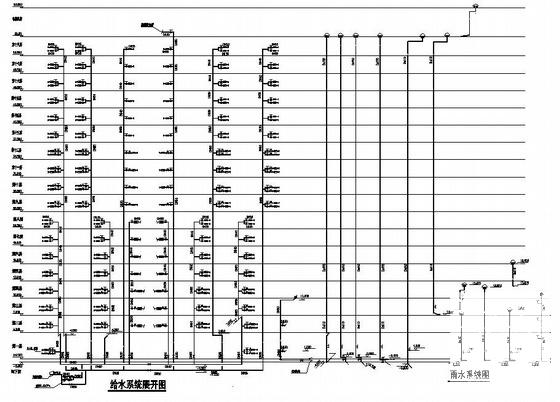

  • 职工公寓给排水 - 1
    职工公寓给排水 - 1

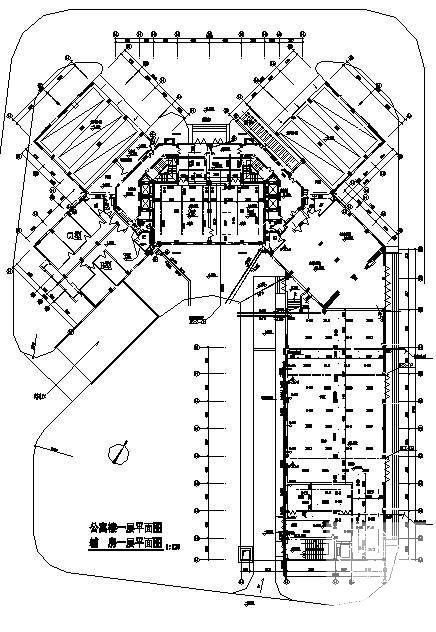

  • 职工公寓给排水 - 2
    职工公寓给排水 - 2
  • 职工公寓给排水 - 3
    职工公寓给排水 - 3
  • 职工公寓给排水 - 4
    职工公寓给排水 - 4
以上是部分截图,请下载附件后查看完整高清内容
