2×38米跨门式刚架厂房结构CAD施工图纸(7度抗震)

  • 建筑类别:工业建筑
  • 建筑高度:单层厂房
  • 设计阶段:施工图设计
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构,门式刚架结构
  • 基础形式:独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:20张以下

附件详情

该项目为单层钢结构门式刚架厂房,刚架跨度为19.90m,柱距为7m,钢柱底标高为 -0.300m檐口处钢梁顶标高为10.00m牛腿顶面标高7.50m,屋面坡度为1:15.该资料包含:
结构设计说明 、基坑开挖平面图、基础设计说明、砼柱平面布置图、砖墙拉结示意图、钢柱平面布置图、地脚螺栓 平面布置图 、吊车梁腹板与翼缘焊接示意图、墙面檩条布置图、檩条连接详图、刚架图、刚架节点共13张图纸。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

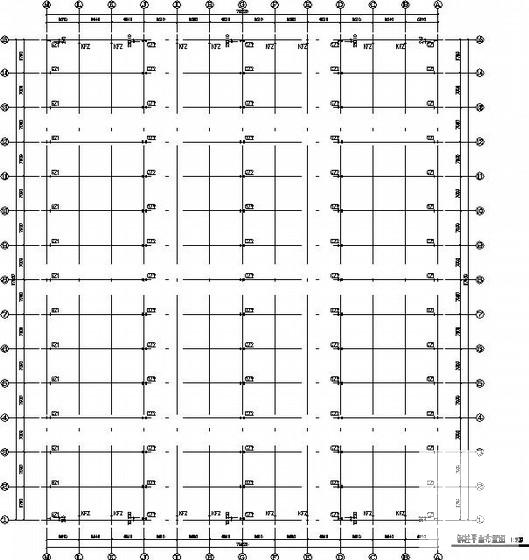

  • 2×38米跨门式刚架厂房结构CAD施工图纸(7度抗震) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
