6层综合办公楼给排水、采暖CAD施工图纸(消火栓系统图)
- 附件设计说明：有
- 建筑类别：办公建筑
- 建筑层数：多层建筑
- 建筑设计面积：3274.36平方米
- 建筑高度：16.5m
- 地上楼层：6层
- 地下楼层：1层
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：无
- 污废水排水体制：合流
- 设计内容：给水系统, 污水排水系统, 废水排水系统, 雨水排水系统, 消火栓系统, 喷淋系统
- 地下室：商业
- 设置场所火灾危险等级：中危险级Ⅱ级
- 参考图纸：20-50张
- 设计年代：近代
附件详情
- 机房、设备层采暖、给排水、消防平面图

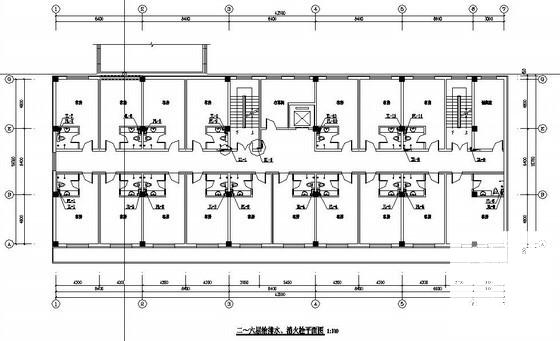

- 给排水、消火栓平面图

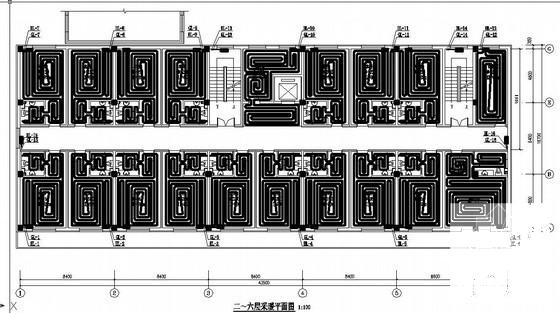

- 采暖平面图
- 喷淋平面图
- 排烟平面图
- 采暖系统图
- 楼顶水箱间布置大样图

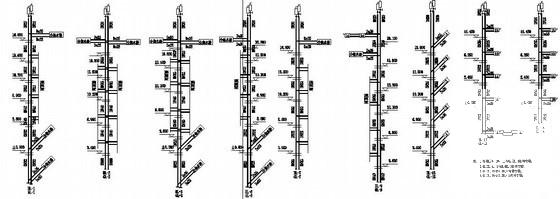

- 消火栓系统图
- 地下室泵房布置大样图、系统图
- 给排水系统图
附件详情
该项目为7层综合办公楼，采暖方式采用地暖，设计包括给排水、采暖、消防、通风、喷淋。

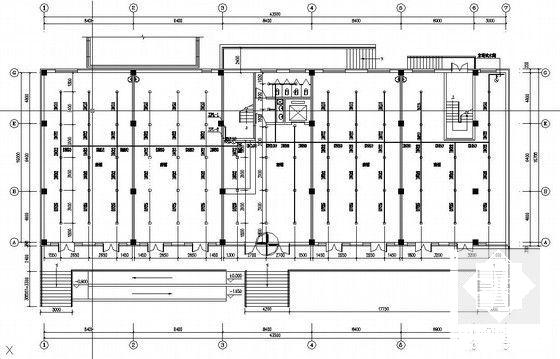

一层喷淋平面图

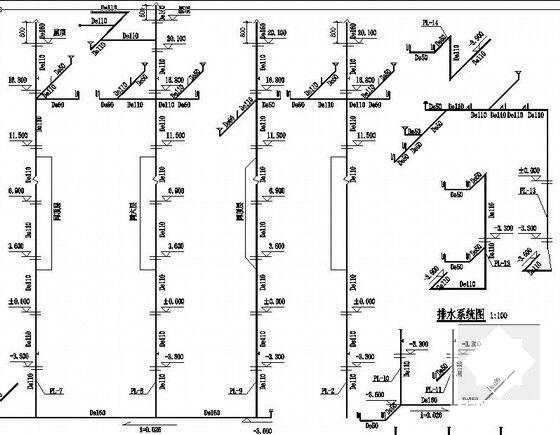

排水系统图
地下室干管管道布置图
排烟平面图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.2 MB
- 收藏次数：0
-
文件名称：
附件-995860598579675788855.rar
