7层医院综合楼给排水设计CAD施工图纸
- 建筑类别：医疗
- 建筑地上层数：7层
- 建筑地下层数：1层
- 出图日期：2008
- 设计阶段：施工图设计
- 供水方式：市政供水, 高位水箱
- 供水分区：两区
- 污废水排水体制：分流
- 设计内容：给排水, 消火栓
- 设置场所火灾危险等级：中危险级Ⅰ级
附件详情
本图湖南某医院综合楼给排水施工图，地下一层，地上八层。地下室设消防水池，屋顶设生活水箱，全部实现超水位自动控制，雨污分流排水，屋顶水箱供水。

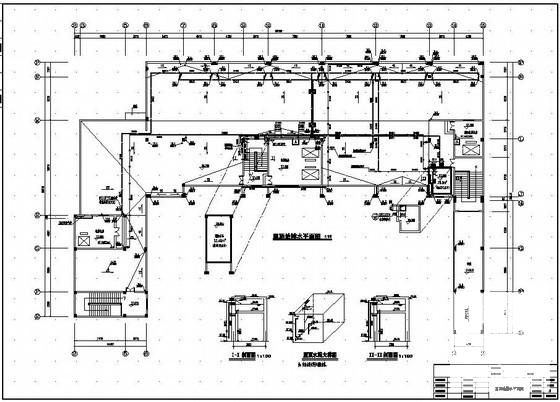

屋顶给排水平面图及水箱详图

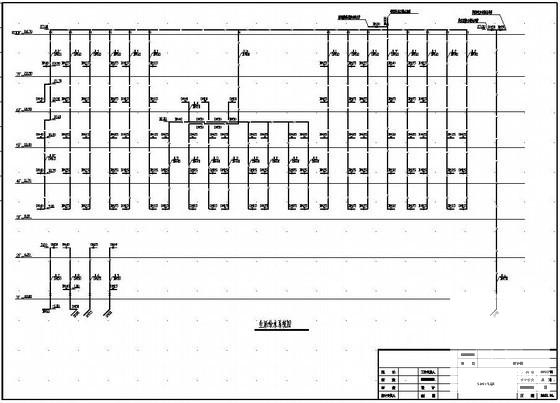

生活给水系统图

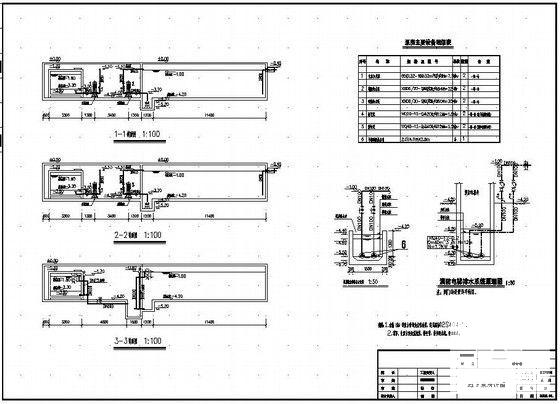

地下泵房详图

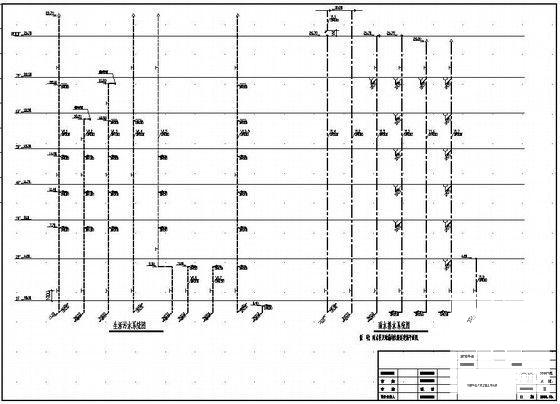

生活雨污水排水系统图
卫生间大样图
消火栓及自喷系统图
生活热水系统图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

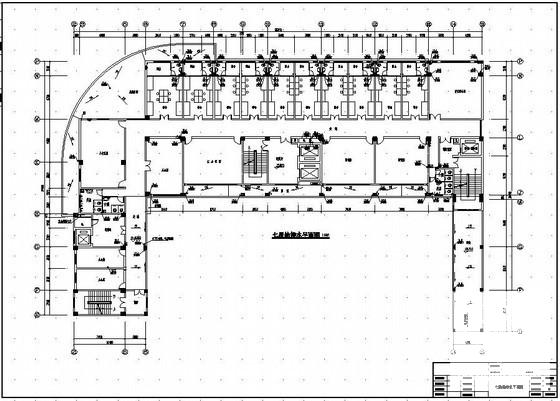

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-09
- 评论次数：0
- 浏览次数：0
- 文件大小：0.85 MB
- 收藏次数：0
-
文件名称：
附件-995860555795967959958.rar
