26层高档国际酒店给排水CAD施工图纸(自动喷水灭火系统)

资料简介
赚取积分

附件设计说明：有
建筑类别：娱乐餐饮
建筑高度：95.9m
地上楼层：26层
地下楼层：1层
设计阶段：施工图设计
供水方式：市政供水,变频供水设备,其他供水方式
供水分区：三区
污废水排水体制：合流
设计内容：给水系统,热水系统,循环冷却水系统,污水排水系统,消火栓系统,喷淋系统,气体灭火系统
地下室：车库,人防,仓储,其它
设置场所火灾危险等级：中危险级Ⅰ级
参考图纸：20-50张
设计年代：近代

附件详情

1、给排水设计说明
2、给排水平面图
3、热水回水给排水平面图
4、喷淋平面图
5、生活给水系统原理图
6、热水系统原理图
7、室内消火栓系统原理图
8、自动喷水灭火系统原理图
9、废水系统原理图
10、地下室加压排水系统原理图
11、循环冷却水系统原理图
12、人防给水系统原理图
13、卫生间大样图
14、地下室冷热水箱,消防水池及泵房给排水平面放大图

附件详情

本酒店为高度超过50米的高级旅馆，一层为大堂，二层为餐厅，三至四层为会议室，六至七层为桑拿，八到二十六层为客房。楼高95.9m
该项目包含冷水给水系统、热水给水系统、排水系统、消防系统、循环冷却水系统、地下人防设计。
冷（热）给水均为分三区给水。热水热源为电锅炉。
排水采用污废合流，生活污水经化粪池处理，厨房废水经隔油池处理后排至市政污水管网。
消防包括室内消火栓系统、自动喷淋系统、水喷雾灭火系统、气体灭火和消防排水。地下室的变电所采用S型热气溶胶灭火装置。
设计年限：

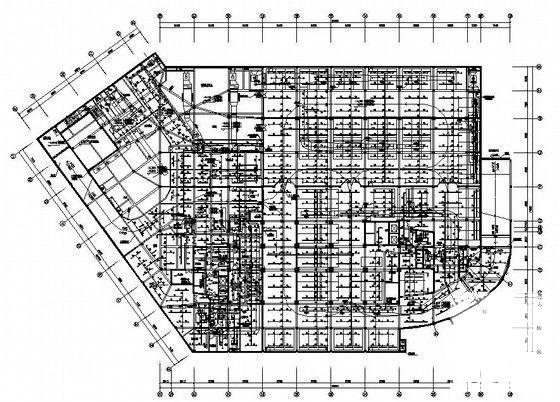

地下室喷淋平面图

生活给水系统图

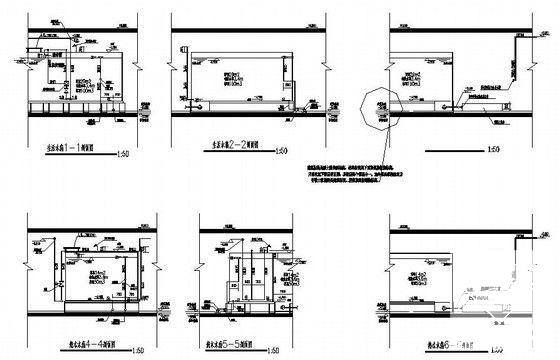

地下室冷热水箱,消防水池及泵房给排水平面放大图

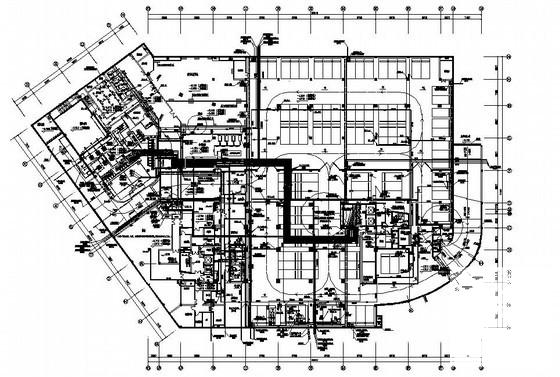

地下室喷淋平面图

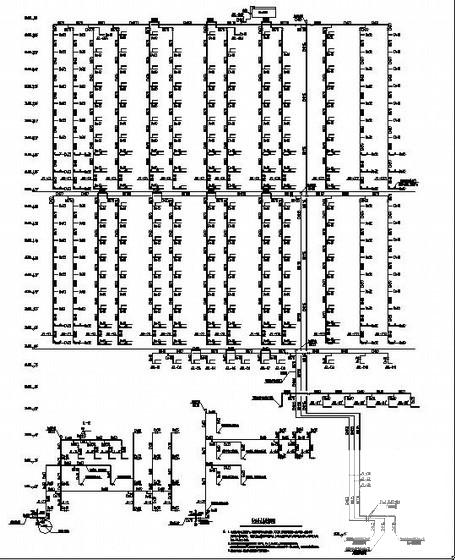

自动喷水灭火系统原理图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
