房地产开发公司32层总工会综合楼给排水CAD图纸(自动喷水灭火系统)

  • 建筑类别:综合楼
  • 建筑地上层数:32层
  • 建筑地下层数:2层
  • 出图日期:2010
  • 建筑设计面积:60700 平方米
  • 设计阶段:施工图设计
  • 供水方式:市政供水,变频供水设备
  • 供水分区:三区
  • 污废水排水体制:合流
  • 设计内容:给排水,消火栓,自动喷水
  • 设置场所火灾危险等级:中危险级Ⅱ级
  • 地下室用途:车库

附件详情

1.该资料为黑龙江某总工会综合楼室内给排水,消防给水设计。地下一层为停车场,地上部分包括办公楼(25层),住宅(32层)3.设计范围:室内给水系统、室内排水系统、室内消火栓系统、自动喷水灭火系统。室外消火栓系统、化粪池及给排水外网均不在该资料范围内。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

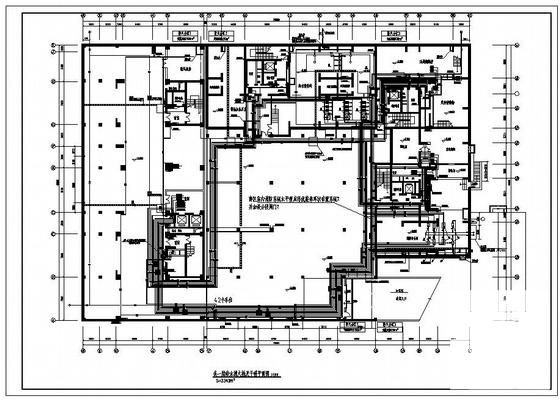

  • 房地产开发公司32层总工会综合楼给排水CAD图纸(自动喷水灭火系统) - 1
    第 1 张图

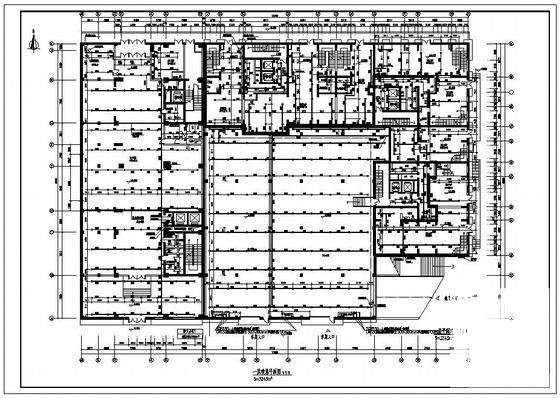

  • 房地产开发公司32层总工会综合楼给排水CAD图纸(自动喷水灭火系统) - 2
    第 2 张图

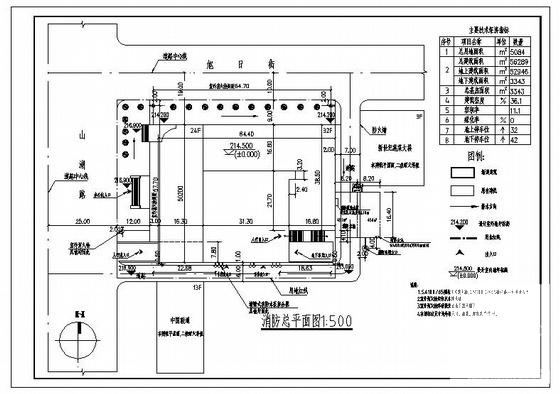

  • 房地产开发公司32层总工会综合楼给排水CAD图纸(自动喷水灭火系统) - 3
    第 3 张图

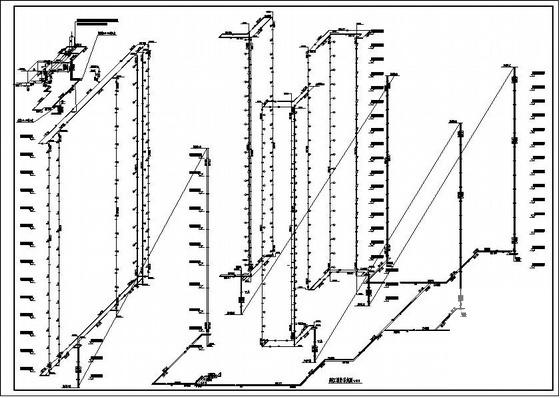

  • 房地产开发公司32层总工会综合楼给排水CAD图纸(自动喷水灭火系统) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
