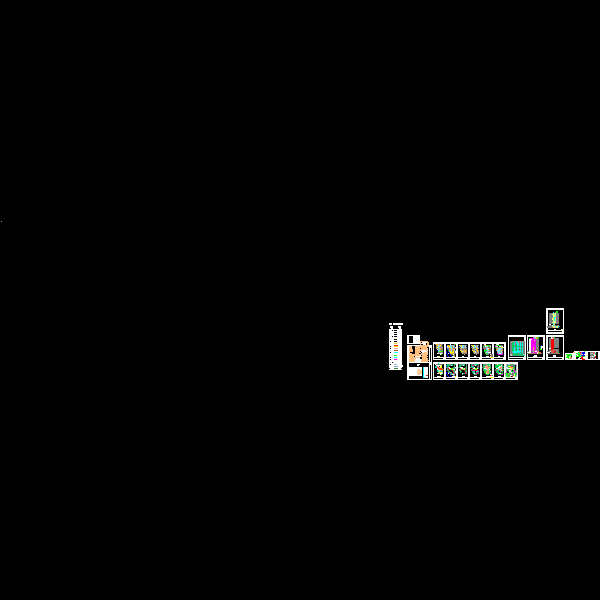

14层综合楼给排水CAD施工方案图纸设计(自动喷水灭火系统)

附件详情

一、该资料范围包括本建筑以内的给水排水、消防等管道系统及小型给水排水构筑物。 二、配合工作：气体灭火系统、由甲方另行委托有资质专业消防公司设计，本司负责配合工作。
三、附件详情该项目为国电宁某有限公司办公楼项目，该项目十四层综合楼。建筑高度23.95米。
四、设计技术参数
1.室外消火栓用水量为： 20 L/S ；
2.室内消火栓用水量为： 20L/S，消防储水时间 2小时；设计压力0.75MPa。
3.自动喷水灭火用水量为：30L/S，消防储水时间 1 小时；设计压力0.8MPa。
五、给排水系统说明
（一）生活给水系统
1. 本建筑总生活日用水量为106m /d，最大小时水用量11.6m /h.
2、地下 一层到3层由市政管网直接供给，四层到十四层由无负压设备供给。
（二）污、废水系统
1. 本系统污、废水合流，经室外化粪池处理后接入市政污水检查井；
2. 屋面雨水收集后排入河沟。
（三）消火栓系统：
1. 消火栓系统地下室设252立方的消防水池跟两台消火栓泵（一备一用）供给。消防屋顶消防水箱（18M ）保证，室外设有一套消防水泵结合器。
（四）自动喷水灭火系统：该项目设有自动喷水灭火系统。按中危一级设置自动喷水灭火系统。
7.手提灭火器：属A类火灾，灭火器按中危险级配置，每个灭火器最大保护距离20米，每个配置点设两瓶MFA3的磷酸铵盐灭火器。
