21米跨单层门式刚架饮料厂厂房结构设计方案CAD图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构最大跨度:21m
  • 风压:0.35kN/平方米
  • 参考图纸:21张
  • 设计年代:近代

附件详情

该资料包含:钢 结构设计说明 ,钢结构部分平面布置图,钢柱平面布置图,钢结构屋面布置图,正立面图及墙架布置图,山墙立面图,钢柱基础平面布置图,屋面梁、拉杆、系杆平面布置图,钢架及柱撑布置图,GJ-1剖面图,檩条、拉条、天沟 平面布置图 ,墙架布置图,钢柱详图,屋面梁详图,柱间支撑详图等。
共21张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

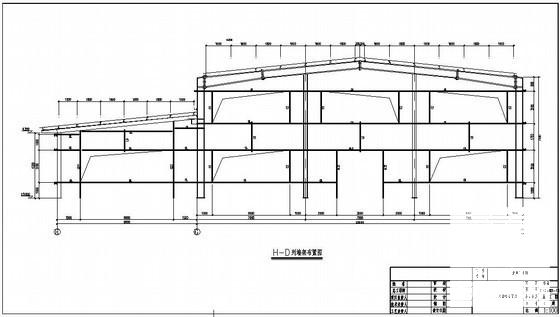

  • 21米跨单层门式刚架饮料厂厂房结构设计方案CAD图纸 - 1
    第 1 张图

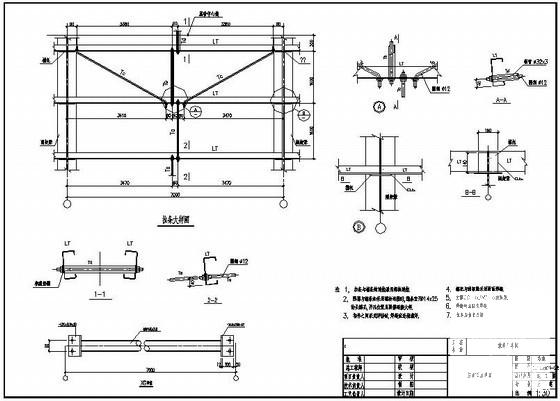

  • 21米跨单层门式刚架饮料厂厂房结构设计方案CAD图纸 - 2
    第 2 张图

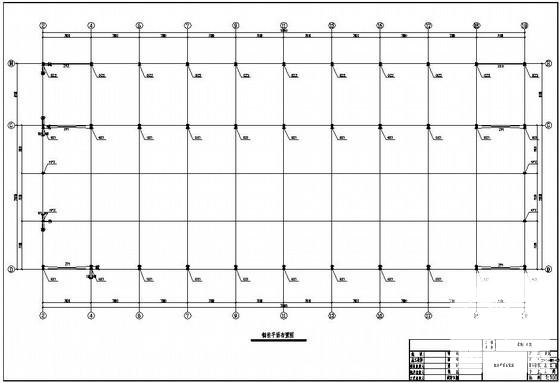

  • 21米跨单层门式刚架饮料厂厂房结构设计方案CAD图纸 - 3
    第 3 张图

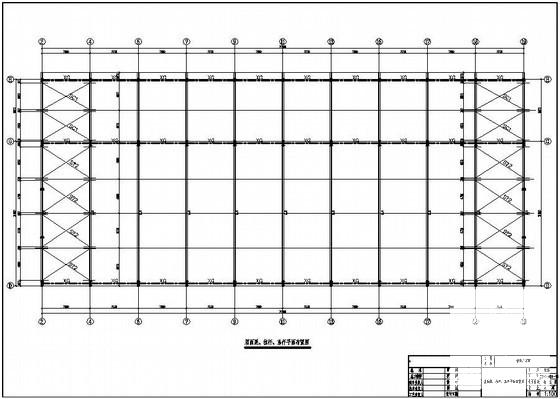

  • 21米跨单层门式刚架饮料厂厂房结构设计方案CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
