钢结构加层结构施工图纸(轻钢结构,共3张)

  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:3张

附件详情

该项目应业主要求为对原结构加层设计,对原有结构会产生附加荷载,对原有结构影响应经原结构设计单位同意或有资质的结构鉴定单位验算满足后方可实施。
该资料包含:

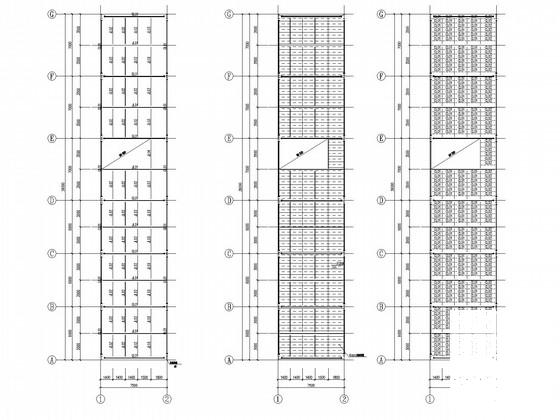

结构设计总说明、新增夹层梁柱布置图、花纹钢板布置图、次梁布置图、连接节点共三张图纸。

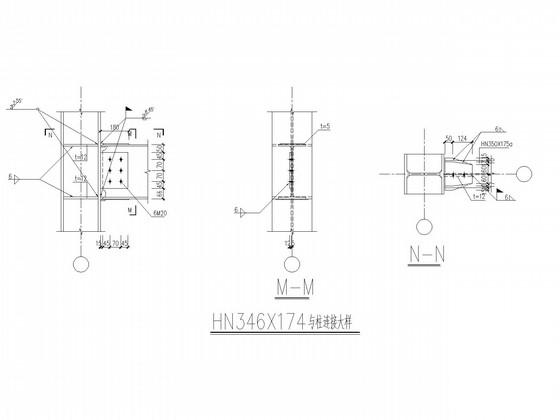

HN346X174与柱连接大样

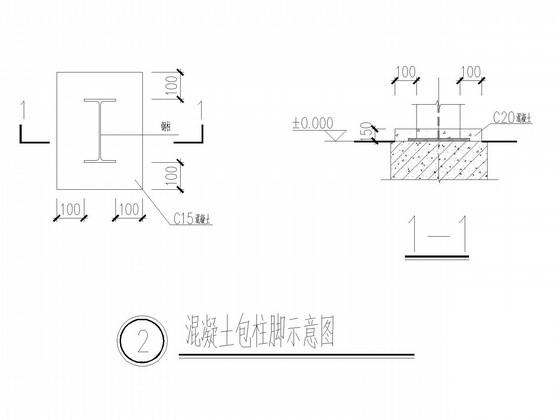

混凝土包柱脚示意图

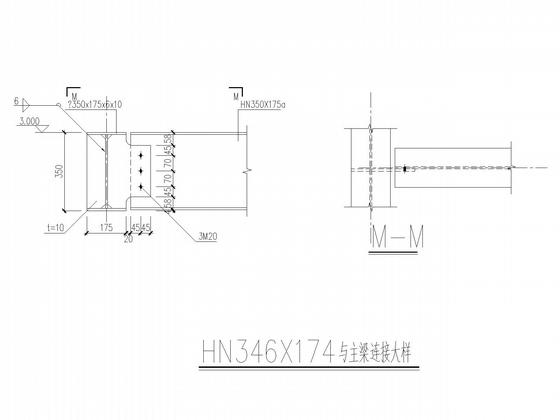

HN346X174与主梁连接大样

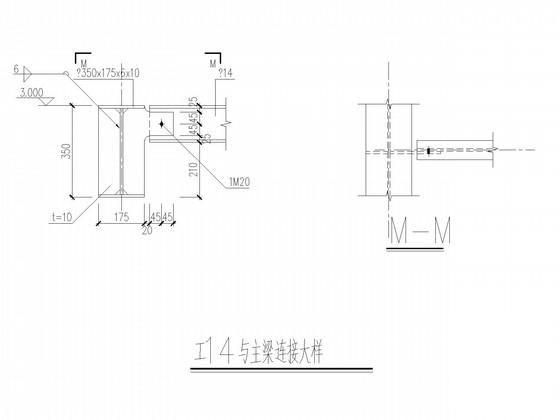

工14与主梁连接大样

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 钢结构加层图纸 - 1
    钢结构加层图纸 - 1
  • 钢结构加层图纸 - 2
    钢结构加层图纸 - 2
  • 钢结构加层图纸 - 3
    钢结构加层图纸 - 3
  • 钢结构加层图纸 - 4
    钢结构加层图纸 - 4
  • 钢结构加层图纸 - 5
    钢结构加层图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
