轻钢结构观光梯改造加固施工图纸,共5张图纸

  • 建筑类别:娱乐
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 参考图纸:5张

附件详情

电梯基础平面图、电梯标准层平面图、新加钢柱与原结构连接柱脚、柱顶图、电梯井道标准平面图、电梯门洞增设门框柱及门头梁内侧封板、GL1上轨道埋件连接处节点、与混凝土连接埋件共5张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

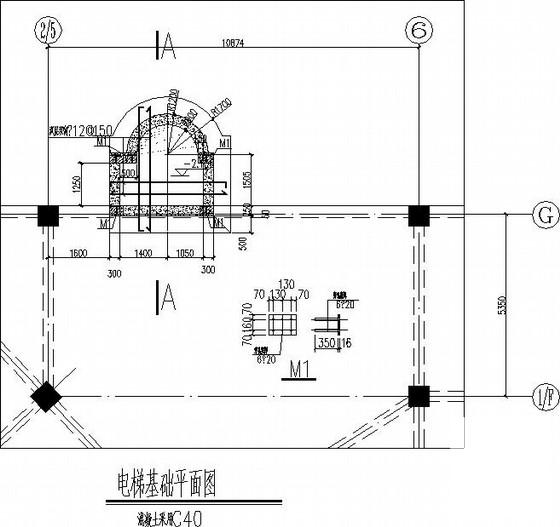

  • 结构加固改造施工 - 1
    结构加固改造施工 - 1

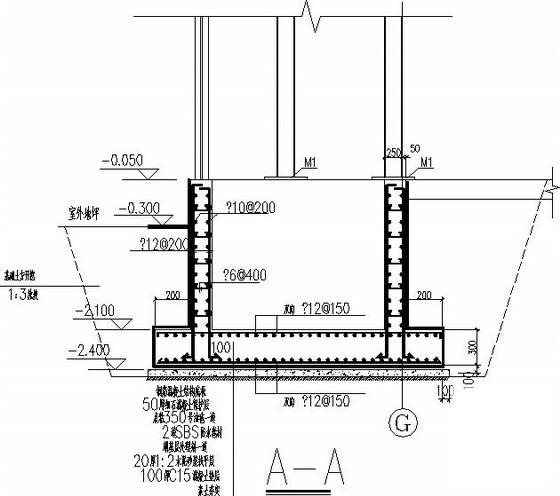

  • 结构加固改造施工 - 2
    结构加固改造施工 - 2

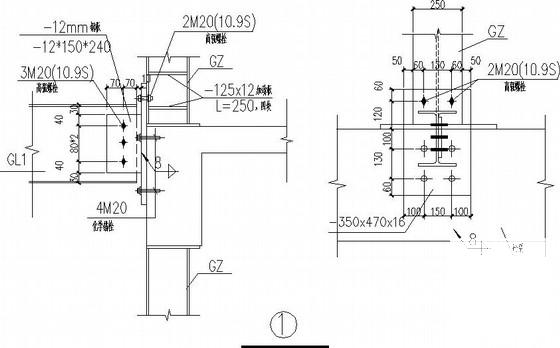

  • 结构加固改造施工 - 3
    结构加固改造施工 - 3

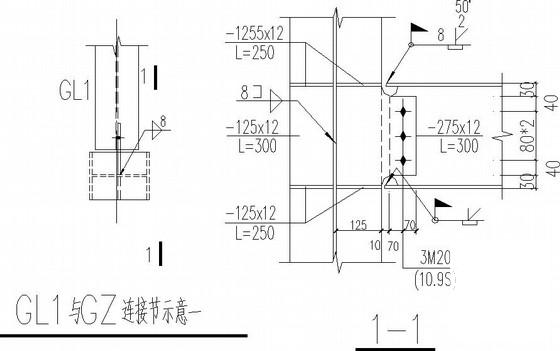

  • 结构加固改造施工 - 4
    结构加固改造施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
