4层砌体办公楼结构加层钢结构CAD施工图纸

附件详情

该项目位于成都市，为4层砌体结构房屋。于上世纪七十年代末建成后投入使用至今。
加固改造设计原因：现拟对该工程进行增加一层轻钢结构作临时办公室使用，根据抗震鉴定标准，该项目原房屋的砖混结构应进行抗震加固。
该资料包含：

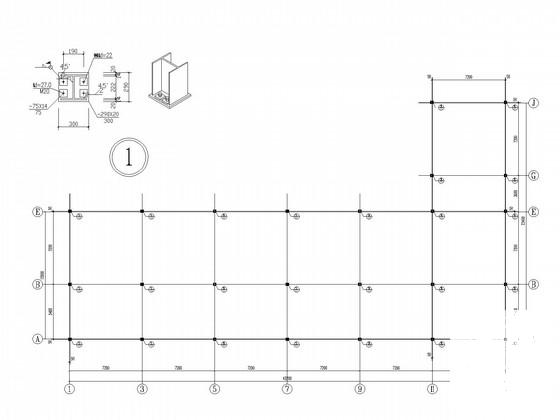

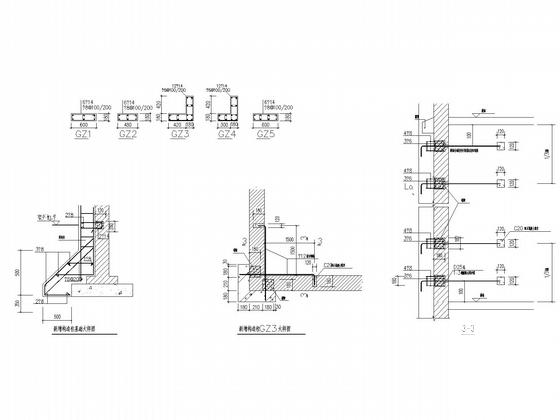

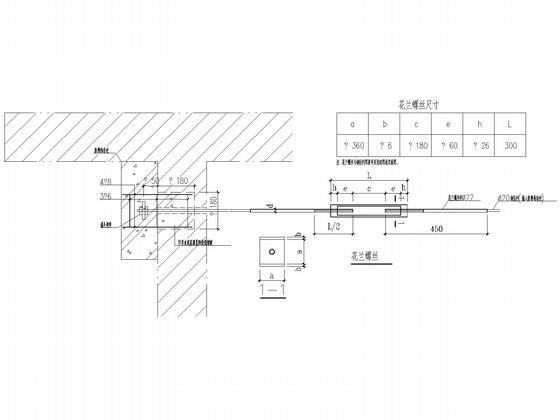

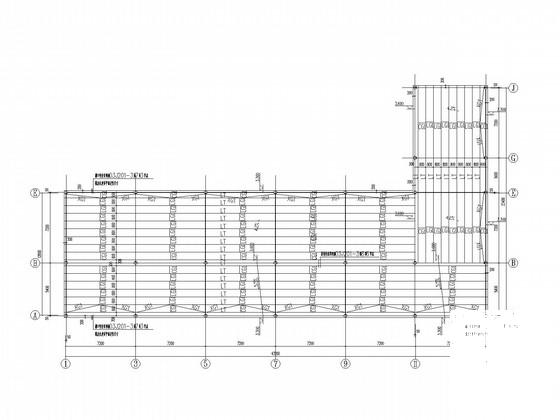

结构加固改造设计说明及资料目录、二~四层楼面加固平面图、屋面加固平面图、砌体结构部分加固大样图、钢柱锚栓平面布置图、标高+3.3.00~3.600m结构 平面布置图 、屋面结构布置图、钢结构 节点图 、焊接大样图、新增钢结构楼面布置平面图共10张图纸。
