多层复式住宅楼给排水设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:8790平方米
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:4张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室内消火栓系统
  • 供水方式:市政供水
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):5
  • 大样节点:卫生间

附件详情

2.设计范围:
(1).该项目为建筑物室内给排水系统,消火栓给水系统设计。
(2).挂式灭火器的配备按当地消防部门要求布置。
3.建筑概况说明:
(1).本图尺寸:除标高和管长以米计外,其余均以毫米计。
(2).本建筑为七层底商住宅楼,总建筑面积8790平方米。总建筑体积为24741m3。总高度22.15米。
(3).建筑防火等级为二级;防水等级为二级。建筑耐久年限50年。
4. 砖砌化粪池型号:92S213(二),V=50m3。
5. 室内管道选材:
(1).J-给水管,W-污水管,F-废水管,X-消防水管,H-喷洒水管。
室内给水消防管道(明敷):
(1) DN<100 的生活给水管道采用PP-R塑料给水管,热熔连接。
(2) DN≥100 的生活给水管道采用焊接钢管,沟槽式连接。
(3) DN<100 的消防管道采用热镀锌钢管,丝扣连接。
(4) DN≥100 的消防管道采用热镀锌钢管,沟槽式连接。
室内排水,雨水管:采用UPVC排水管,承插粘接。......

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

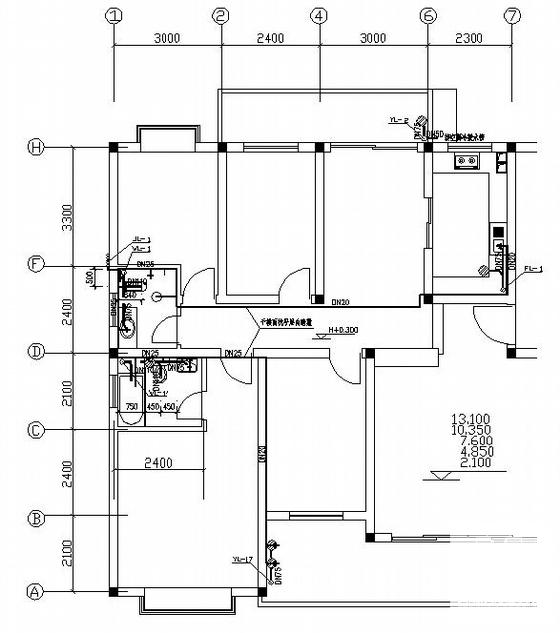

  • 多层复式住宅楼给排水设计CAD施工图纸 - 1
    第 1 张图

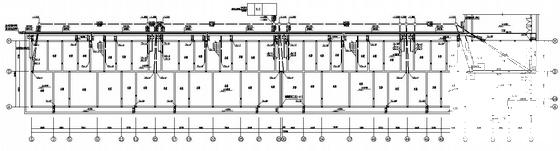

  • 多层复式住宅楼给排水设计CAD施工图纸 - 2
    第 2 张图

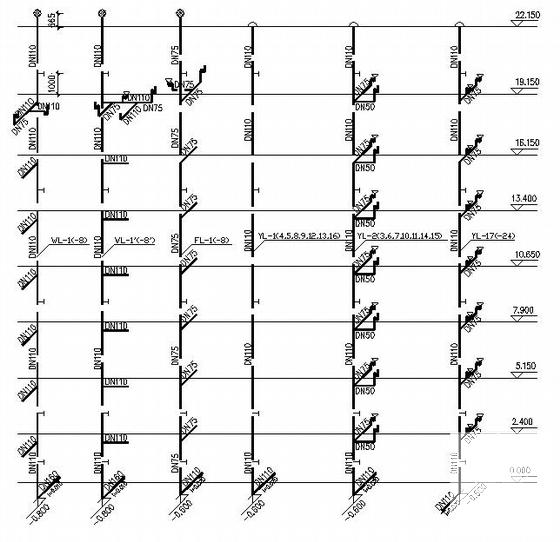

  • 多层复式住宅楼给排水设计CAD施工图纸 - 3
    第 3 张图

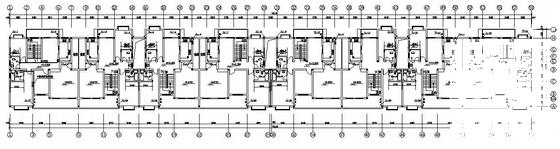

  • 多层复式住宅楼给排水设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
