3层住宅楼小区幼儿园水暖设计CAD图纸

资料简介
赚取积分

建筑类别：教育
建筑地上层数：3层
建筑地下层数：0层
出图日期：2010
建筑设计面积：2518.10平方米
设计阶段：施工图设计
供水方式：市政供水
供水分区：无
设计内容：给排水, 热水, 灭火器

附件详情

水：
1.资料目录
2.给排水设计说明
3.一层给排水平面图
4.二层给排水平面图
5.三层给排水平面图
6.屋面层给排水平面图

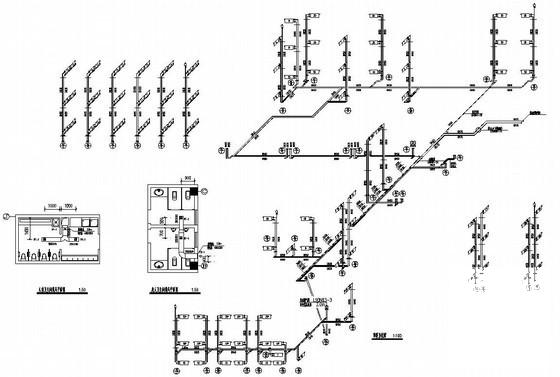

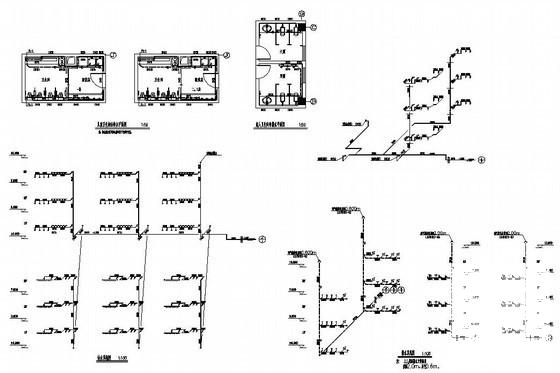

7.卫生间给排水大样图给排水系统图
8.太阳能系统流程图
暖:
1.资料目录
2.采暖通风设计说明
3.一层采暖通风平面图
4.二层采暖通风平面图
5.三层采暖通风平面图
6.屋面层采暖通风平面图
7.卫生间通风大样图采暖系统图

附件详情

该项目为济南某小区幼儿园，建筑高度 12.10m，建筑面积 2518.10平方米，本幼儿园地上三层，共设9个班。一层为3个小班和晨检室、医保室、隔离室、值班室、厨房等配套用房。二层主要为3个中班和办公室。三层主要为3个大班和音体室。
设计范围为：
1.水：室内给水（包括生活热水）、排水及消防系统。
2.暖：采暖及通风两部分内容。

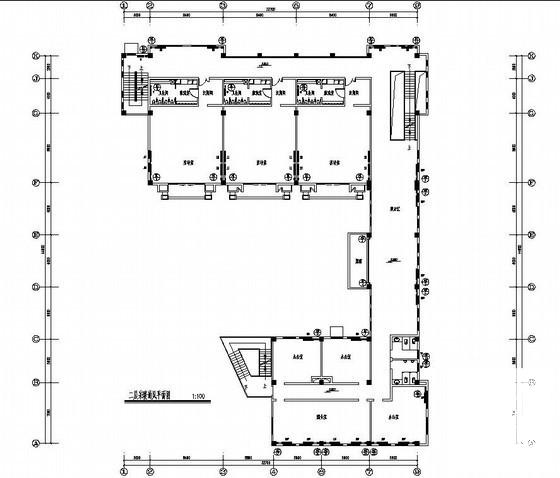

二层采暖通风平面图

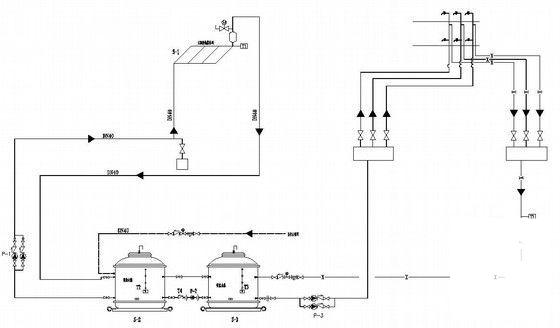

太阳能系统流程图

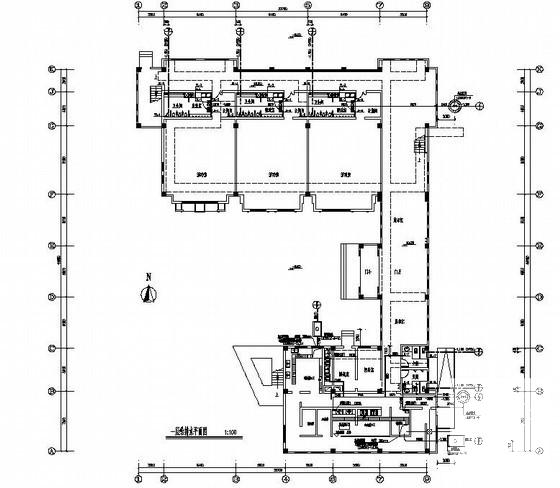

一层给排水平面图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
