19层办公楼弱电系统CAD图纸

资料简介
赚取积分

建筑类别：办公
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：42444.27平方米
建筑地上层数：19层
建筑地下层数：3层
图纸设计深度：施工图
参考图纸：17张
设计年代：近代
有线广播：业务性, 服务性
会议系统：讨论系统, 同声传译
接地方式：TN-S
项目所在地：上海
弱电设计：入侵报警系统, 视频监控系统, 出入口控制系统, 巡更管理系统, 建筑设备监控系统, 综合布线系统, 通信系统, 有线电视和卫星接收系统, 广播系统, 扩声系统, 会议系统, 信息网络系统, 机房工程

附件详情

1、弱电设计说明
2、视频监控系统图
3、电子巡更系统图
4、入侵报警系统图
5、访客对讲系统图
6、一卡通联网系统
7、卫星电视接收系统图
8、综合布线系统图
9、楼宇设备自控系统
10、背景音乐及紧急广播系统
11、多功能厅扩声系统原理图
12、会议室扩声系统原理图
13、机房平面布置图
14、弱电井布置大样图

附件详情

该附件是某19层办公楼弱电系统图纸，总共17张，不包含标准层弱电平面图。
工程总占地面积为9543.03平方米。总建筑面积42444.27平方米，其中地上19层总建筑面积为29057.64平方米，三层地下建筑为13386.93平方米。地下三层至四层为公共区域，五层到十四层为出租办公楼层，十五层到十九层为自用楼层。
弱电系统设计包含视频监控系统、入侵报警系统、电子巡更系统、入侵报警系统、访客对讲系统、一卡通联网系统、卫星电视接收系统、综合布线系统、楼宇设备自控系统、背景音乐及紧急广播系统、多功能厅扩声系统、会议室扩声系统、机房平面布置、弱电井布置大样图等

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

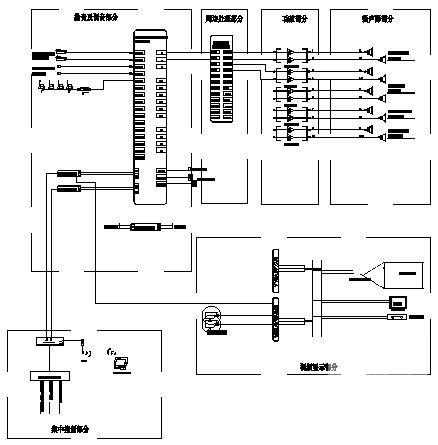

第 1 张图

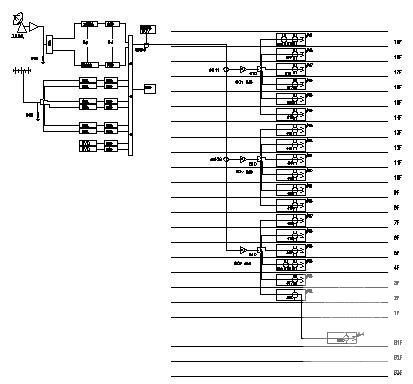

第 2 张图

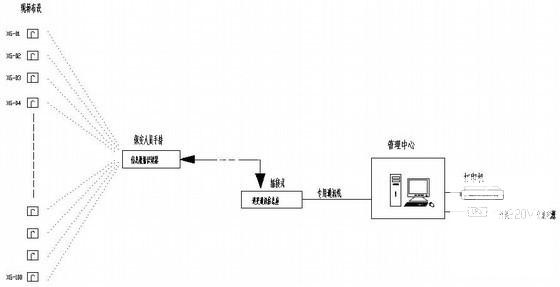

第 3 张图

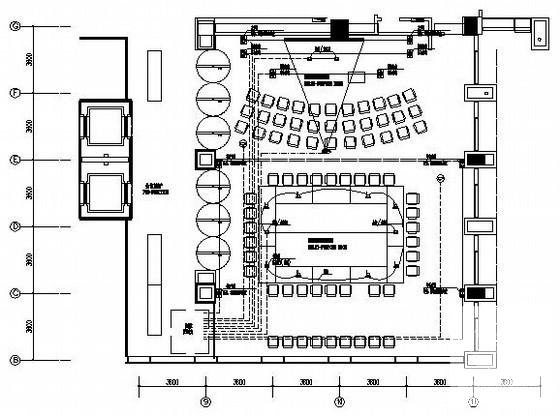

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
