工业园区5万吨污水处理厂设计图纸（水解酸化CASS高密度澄清池转盘滤池）

资料简介
赚取积分

附件设计说明：有
类型：污水处理厂
设计阶段：施工图设计
参考图纸：20张以上
规模：5-10万吨/天
设计年代：近代

附件详情

水解酸化及沉淀池中层平面图
水解酸化及沉淀池上层平面图
排泥泵及污泥回流泵自耦装置预埋件A向视图
污泥回流泵基础平面图
低速推流器安装示意图
不锈钢出水槽大样图
圆闸门安装图
CASS生物反应池上层平面图
CASS池下层平面图
CASS生物反应池底层曝气系统平面图
潜水搅拌机安装图
电动闸门预埋件大样图
剩余污泥泵基础图
回流污泥泵大样图
高密度沉淀池下层平面图
螺杆泵基础大样图
集水槽制作大样图
集水槽安装大样图
污泥管路系统图
刮泥机顶板预埋件大样图
进水闸门预埋件大样图
纤维转盘滤池及加药间设备基础平面图
纤维转盘滤池及加药间工艺平面图
加氯加药管线系统图

附件详情

本图为市第二污水处理厂工程中水解酸化及沉淀池工艺设计图，该构筑物的作用主要是提高废水的可生化性。
1、CASS生化池共设置两座，每座四格，两池完全相同、并列布置，设计处理污水量为5万吨/天，剩余污泥量为960m3/d，混合液回流比为400%，所需空气量345m3/min.
2、主要设备及数量（单池）
滗水器4台，电动阀4台，潜水搅拌机12台，剩余污泥泵4台，回流污泥泵4台，电动调节堰门8台。
3. 每座CASS池的运行周期为4小时一周期包括：曝气2小时、沉淀1小时、泻水1小时。
4. 纤维转盘滤池系统（包括排泥泵、旋转驱动电机、电动球阀、超声波液位计等）采用现场手动控制和PLC控制．

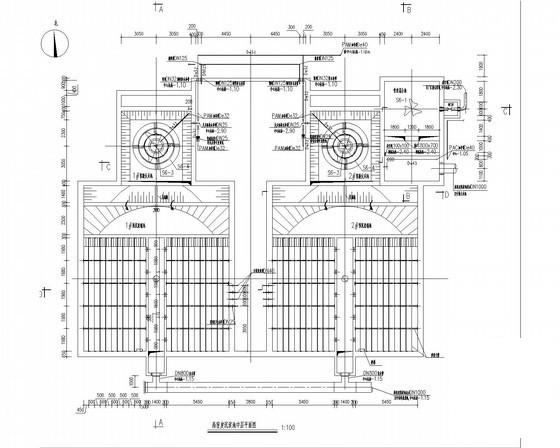

高密度沉淀池中层平面图

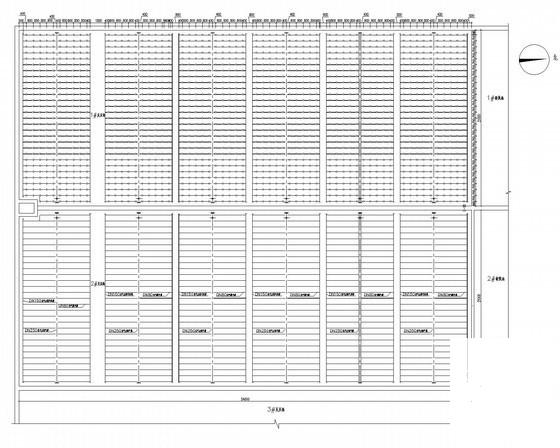

CASS生物反应池底层曝气系统平面图

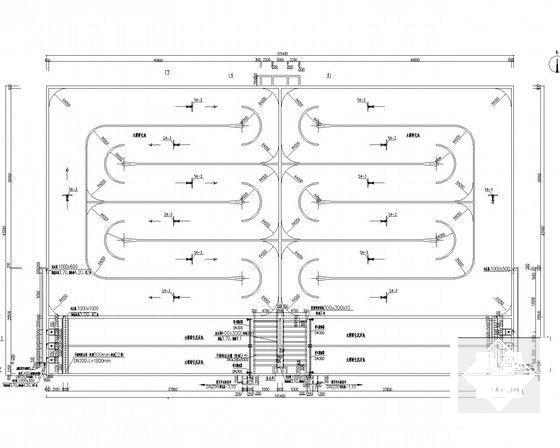

水解酸化及沉淀池中层平面图

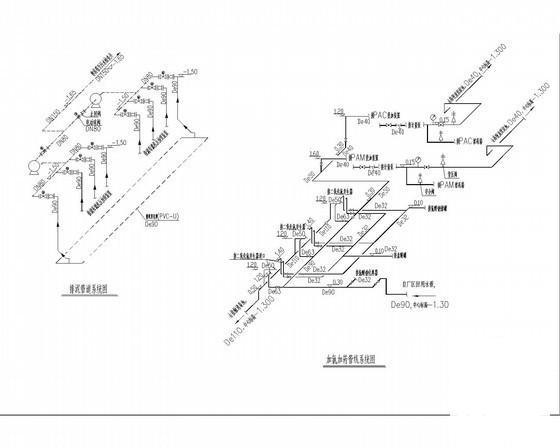

加氯加药管线系统图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
