4层大型体育中心空调及通风排烟系统CAD施工图纸(机房图纸多)

  • 附件设计说明:无
  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 设计内容:空调,通风,机房
  • 冷热源:电动压缩式冷水机组
  • 送风方式:散流器送风
  • 项目所在地:山东
附件详情
  • 主要设备表
  • 空调 平面布置图
  • 主篮球馆空调平面布置图
  • 空调末端水系统流程图
  • 防排烟系统图
  • 体育馆散热器采暖系统图
  • 新风机房详图
  • 三层空调机房详图
  • 排烟机房详图
  • 座位送风空调机房详图
  • ......
附件详情
一、项目概要:
项目位于山东省,为一大型体育中心建筑,地上四层......
二、设计范围:
体育馆的空调通风系统、新风机房、排烟机房设计......

图纸共18张

山东大型体育中心空调及通风排烟系统施工

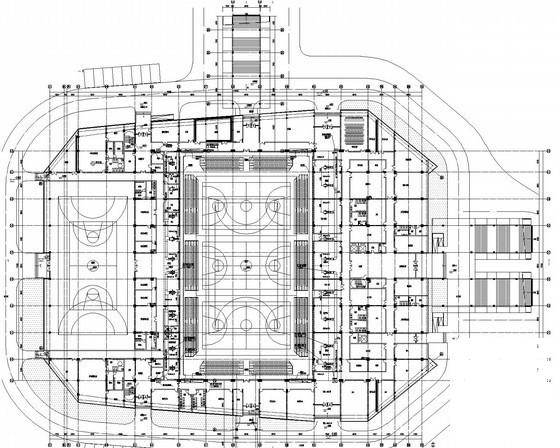

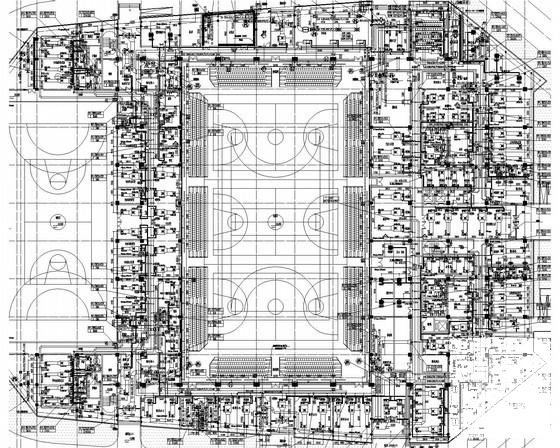

主篮球馆一层空调平面布置图

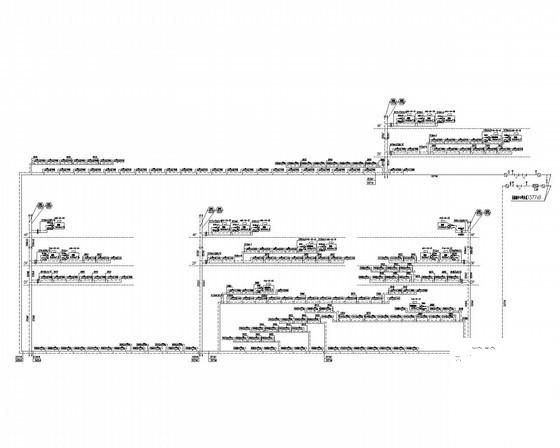

空调末端水系统流程图

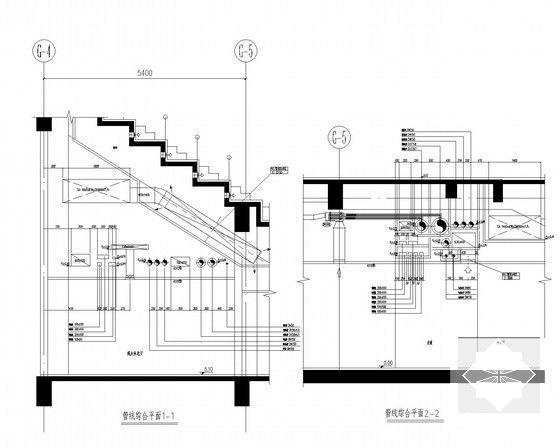

管线综合平面
体育馆剖面详图
座位送风空调机房
体育馆散热器采暖系统图
空调机房详图
