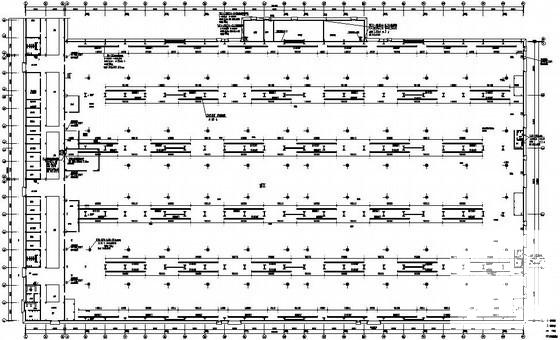

机械加工厂房暖通设计CAD施工图纸(空调水系统)

附件详情

该项目为一煤矿机械有限公司机械加工厂房暖通空调施工设计，厂房为戊类,地上一层, 建筑面积 50498.31m2,建筑高度12.5m。

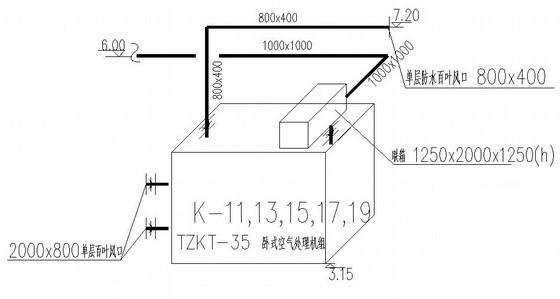

设计内容：该资料内容为采暖 通风及空调系统的设计；
采暖系统：厂房采用燃气辐射采暖器采暖,采暖负荷4268.7 kW,采暖系统的能源采用天然气, 系统全部开启时的耗气量为 588 m/h ， 供气压力为: 3000-5000Pa；厂房辅房部分采暖热水由户外热力管道提供, 供回水计算温度为:95/70°C。

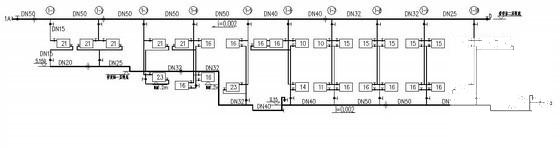

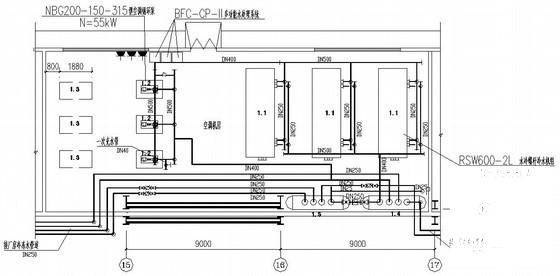

空调系统：该项目精加车间夏季空调, 空调供回水计算温度为:7/12°C冷水, 由冷冻站供给，建筑空调负荷为: 5823.77 kW .该资料选用三台RSW600-2L 水冷螺杆冷水机组,可提供冷量: 6450 kW .水系统的补水及定压由设于空调机房屋面的高位水箱解决。

， 图纸共10张
