溢流坝除险加固CAD施工图纸(设计说明)

附件详情

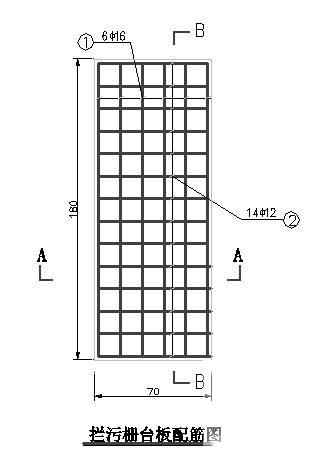

这份参考资料为溢流坝除险加固全套施工图,内容包括:枢纽水毁修复总平面图,枢纽水毁修复平面设计图,进水闸、冲沙闸平面图,溢流坝、冲沙坝平面图,进水闸设计图,细部结构图,闸台盖板图,拦污栅台板配筋图。
说明:
1、图中尺寸单位:高程为米,其余均为厘米;
2、施工土坝时将坝底宽度范围内的淤泥及砂砾石清除,清理至
及基岩面,土坝从基岩面起开始填筑;土坝上下游范围内进
行黄土回填,恢复耕地,填筑土坝时压实度不小于0.96;土
坝迎水坡912.0至914.0范围内用30cm厚干砌块石砌护;
3、挡土墙为MU50浆砌块石,采用M7.5水泥砂浆砌筑,M10水泥
砂浆勾缝从基岩面砌起,顶宽40cm,内坡比1:0.3;
4、其余未尽事宜按相关规范规定执行。
共8张图,

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 溢流坝除险加固CAD施工图纸(设计说明) - 1

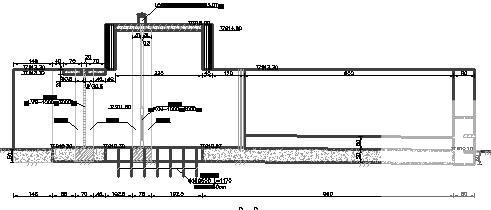

    第 1 张图
  • 溢流坝除险加固CAD施工图纸(设计说明) - 2
    第 2 张图
  • 溢流坝除险加固CAD施工图纸(设计说明) - 3

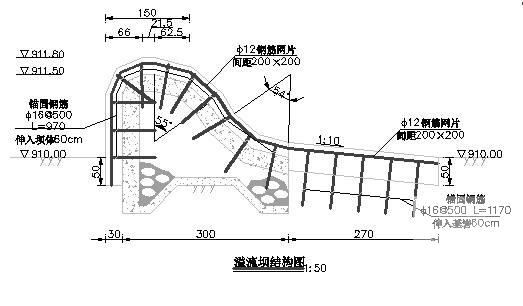

    第 3 张图
  • 溢流坝除险加固CAD施工图纸(设计说明) - 4

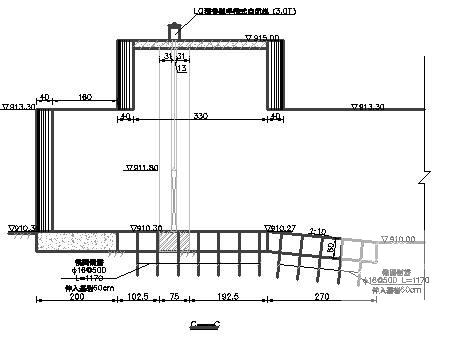

    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
