3层多栋商业服务中心采暖系统设计CAD施工图纸(内走道排烟)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:4079平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 设计内容:采暖,冷热源
  • 冷热源:市政热网
  • 水系统:双管制,异程式
  • 项目所在地:黑龙江

附件详情

  • 采暖通风及防排烟设计说明
  • 主要设备材料表

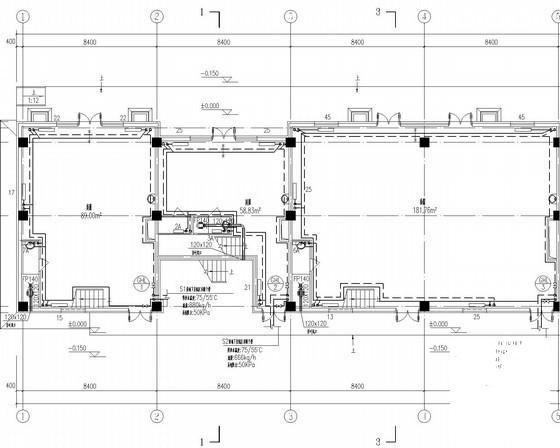

  • 采暖通风及防排烟平面图

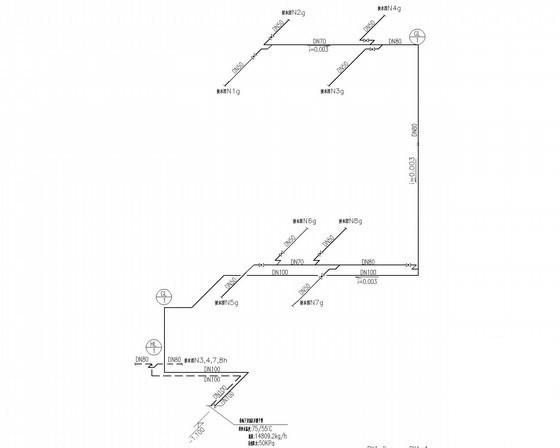

  • 采暖系统图
  • 内走道排烟系统图
  • ...

附件详情

一、项目概要:
项目位于黑龙江省,为住宅小区内商业建筑,单栋建筑面积为4079.00平方米,主体建筑为3层...
二、采暖系统:
1.采暖热媒由小区热网提供,供回水温度为:75/55°C,压力损失均为50KPa,按连续采暖设计。
2.商服采暖系统立管采用下供下回双管异程系统。
3.幼儿园采暖系统立管采用下供下回双管异程系统...

图纸共30张。

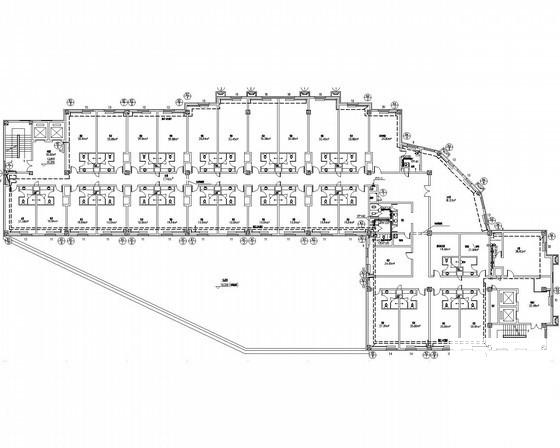

通风平面图

采暖干管图

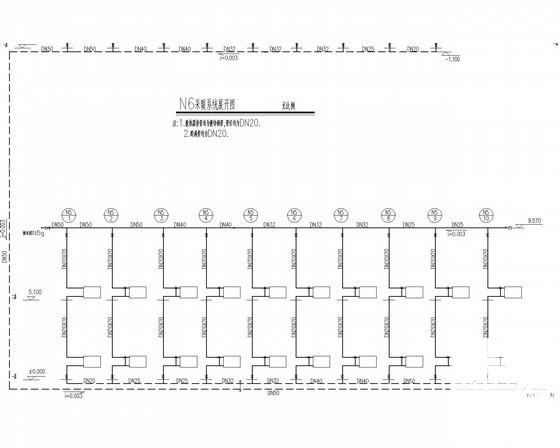

采暖系统展开图
