19层带夹层剪力墙结构住宅楼结构CAD施工图纸

附件详情

该项目是大庆某19层住宅项目，剪力墙结构，带夹层，抗震设防烈度为6度，场地类别为Ⅲ类，桩基础，基础设计等级为乙级。

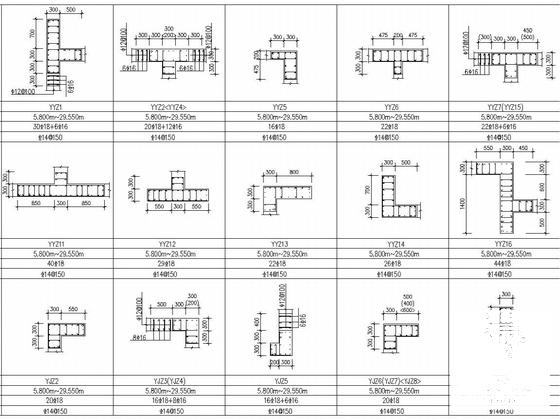

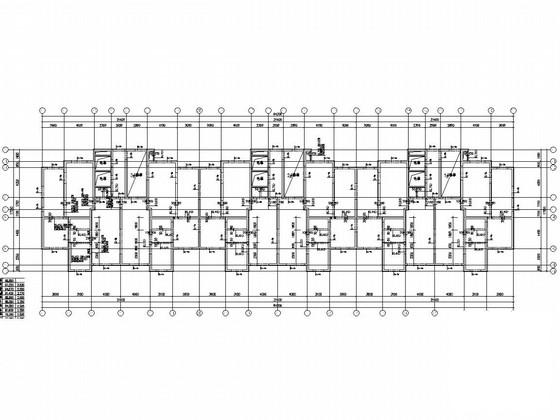

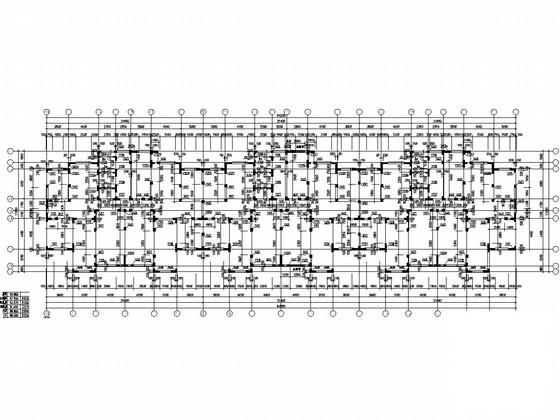

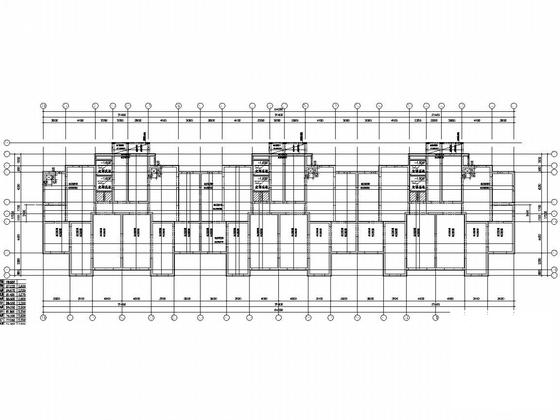

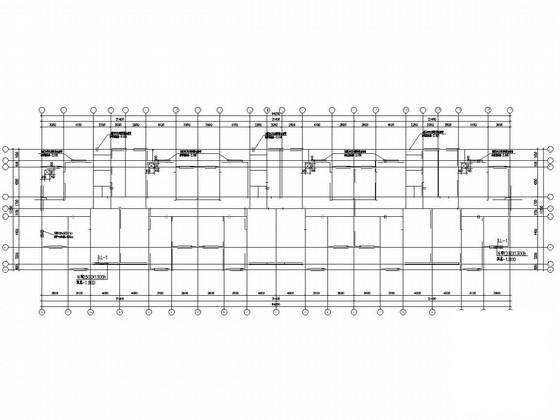

包括：结构设计总说明，地下室剪力墙留洞布置图，剪力墙布置图，剪力墙柱表，各层底梁平法施工图，各层底板配筋图，夹层梁平法施工图，顶梁平法施工图，屋面造型剪力墙布置图，电梯机房顶梁平法施工图， 楼梯详图 等共计40张图。
