带夹层门式刚架结构图纸(34.6米*90米)

附件详情

某带夹层门式刚架结构图纸
该资料为:某带夹层门式刚架结构图纸
结构几何尺寸为:34.6米*90米
该资料包含:
各层平面图、屋顶平面图、立面图、剖面图、 节点详图 、基础平面图、基础详图、柱脚锚栓布置图、框架布置图、檩条布置图、次梁布置图、二层楼面配筋图、墙梁布置图、 节点详图 、刚架图共30张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

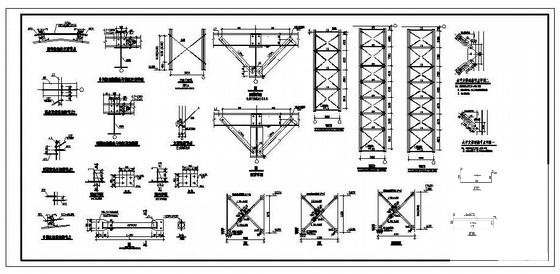

  • 带夹层门式刚架 - 1
    带夹层门式刚架 - 1

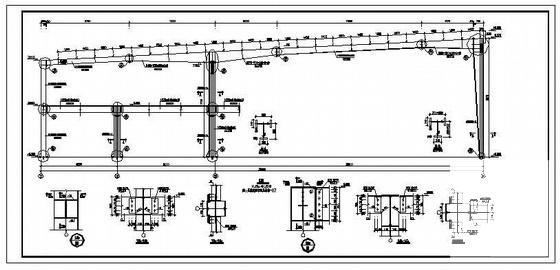

  • 带夹层门式刚架 - 2
    带夹层门式刚架 - 2

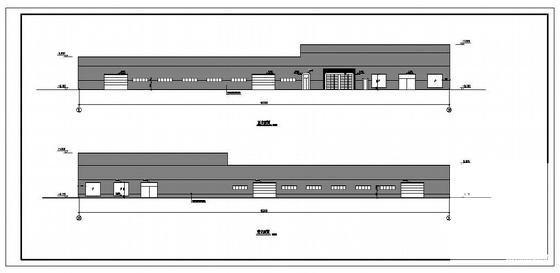

  • 带夹层门式刚架 - 3
    带夹层门式刚架 - 3

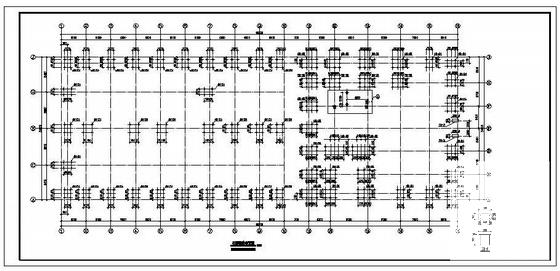

  • 带夹层门式刚架 - 4
    带夹层门式刚架 - 4
以上是部分截图,请下载附件后查看完整高清内容
