框架结构五联排别墅结构CAD施工图纸(2012新)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 抗震设防烈度:抗震不设防
  • 风压:0.30kN/平方米
  • 参考图纸:36张
  • 设计年代:近代

附件详情

按照最新规范编制出图。该项目为多层框架结构别墅,五联排,主体结构上部4层;房屋总高度为13.9m。抗震不设防。 结构计算 用程序PK-PM、SATWE近代版。
全套图纸36张,包括结构设计总说明、柱 平面布置图 、梁平法施工图、坡屋面梁平法施工图-X/Y、板配筋平面图、楼梯大样、大样等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

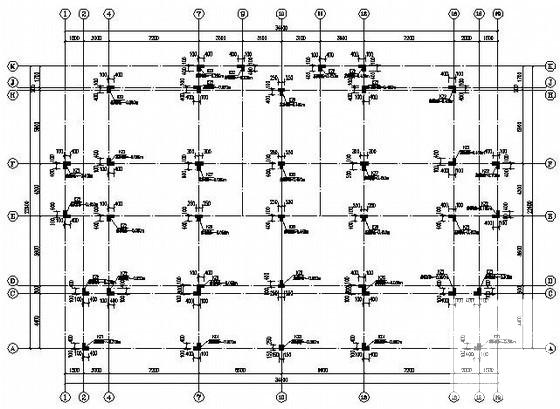

  • 框架结构五联排别墅结构CAD施工图纸(2012新) - 1
    第 1 张图

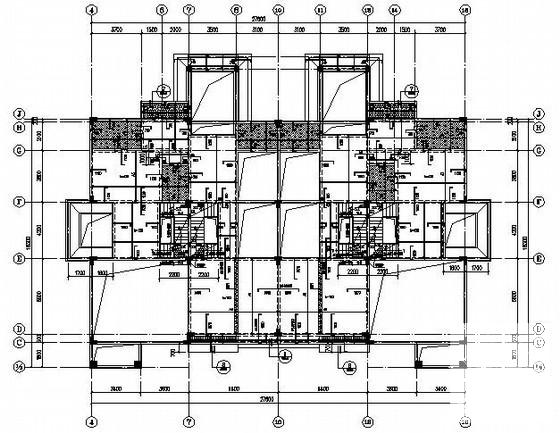

  • 框架结构五联排别墅结构CAD施工图纸(2012新) - 2
    第 2 张图

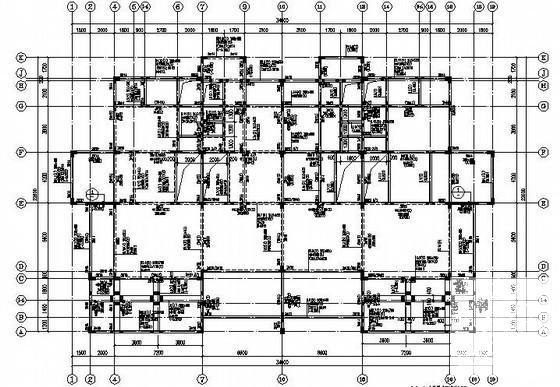

  • 框架结构五联排别墅结构CAD施工图纸(2012新) - 3
    第 3 张图

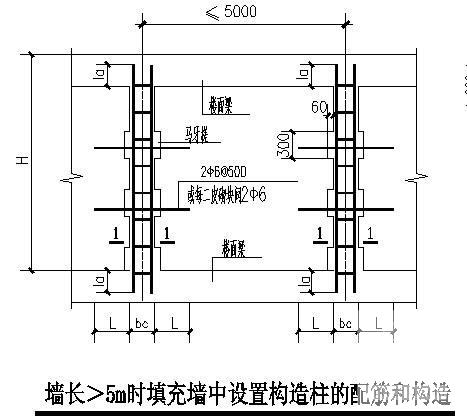

  • 框架结构五联排别墅结构CAD施工图纸(2012新) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
