6层框架剪力墙结构办公楼结构设计CAD施工图纸(独立基础)

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:14张

附件详情

该资料包含:
钢筋混凝土 结构设计说明
基础 平面布置图
框架柱定位及详图
梁配筋图
板结构平面布置图
楼梯详图
墙体详图
共14张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

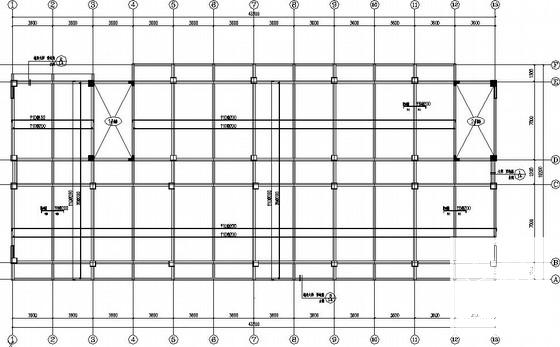

  • 6层框架剪力墙结构办公楼结构设计CAD施工图纸(独立基础) - 1
    第 1 张图

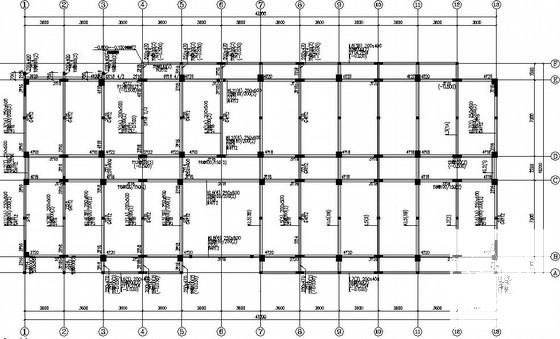

  • 6层框架剪力墙结构办公楼结构设计CAD施工图纸(独立基础) - 2
    第 2 张图

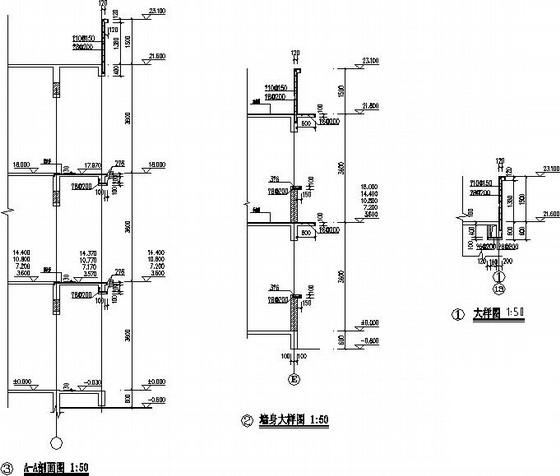

  • 6层框架剪力墙结构办公楼结构设计CAD施工图纸(独立基础) - 3
    第 3 张图
  • 6层框架剪力墙结构办公楼结构设计CAD施工图纸(独立基础) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
