两层混合结构寺庙展览馆结构CAD施工图纸

资料简介
赚取积分

建筑类别：园林建筑
建筑高度类型：多层建筑
建筑地上层数：2层
建筑地下层数：1层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：混合结构
钢筋混凝土结构：框架
钢结构：排架
结构安全等级：二级
参考图纸：19张

附件详情

钢筋混凝土结构施工总说明（一）
钢筋混凝土结构施工总说明（二）
钢筋混凝土地下结构施工总说明
多高层钢结构设计施工总说明(一)
多高层钢结构设计施工总说明(二)
基础底板平面布置图
墙、柱结构平面布置及平法施工图
地下室外墙剖面大样(一)
地下室外墙剖面大样(二)
地下一层结构平面布置图
地下一层夹层结构平面布置图
一层结构平面布置图
柱脚地脚螺栓平面布置及定位图
二层结构平面布置图
钢屋盖结构平面布置图
钢结构节点详图
楼梯1、疏散楼梯详图
楼梯2详图
避难通道详图
洗手亭详图
共19张图纸。

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

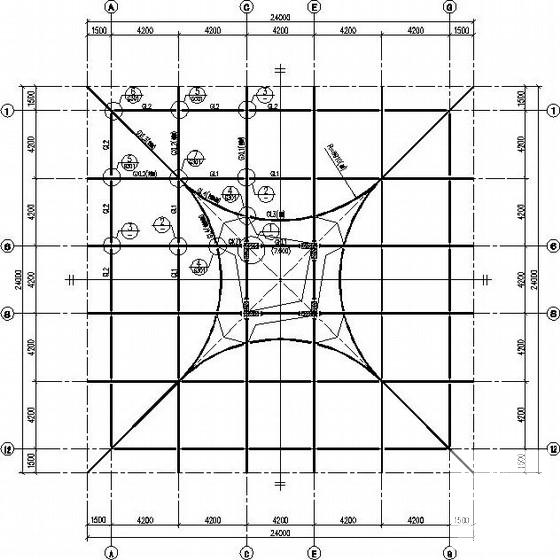

第 1 张图

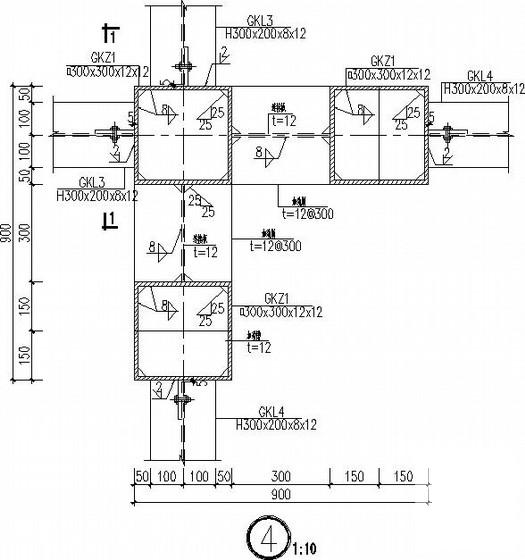

第 2 张图

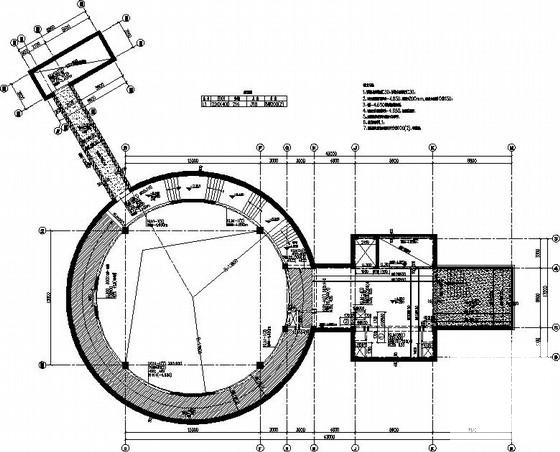

第 3 张图

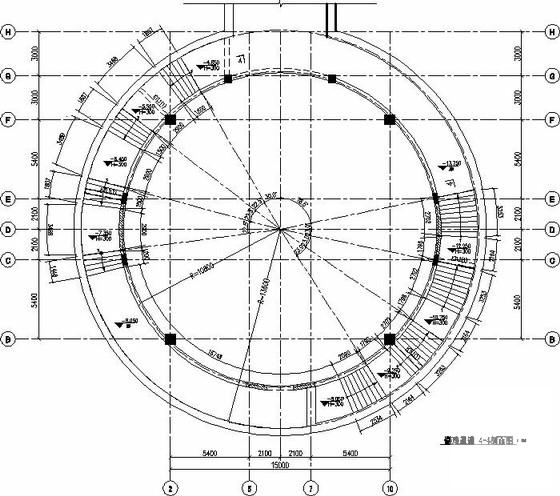

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2022-11-13
评论次数：0

浏览次数：0
文件大小：1.81 MB

收藏次数：0
文件名称：附件-995876785789958560575.zip
