地上1层框架结构铝单板幕墙雨篷节点施工大样图,共8张施工大样图

  • 建筑类别:商业
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:8张
  • 设计年代:近代,近代
  • 幕墙面板材料:金属幕墙
  • 幕墙支承结构:构件式幕墙

附件详情

铝单板幕墙雨篷节点图,主要包括:分格大样图、结构布置图、剖面图、雨篷平面详图、雨篷结构布置图、铝单板接缝图样共8张图,可供参考。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

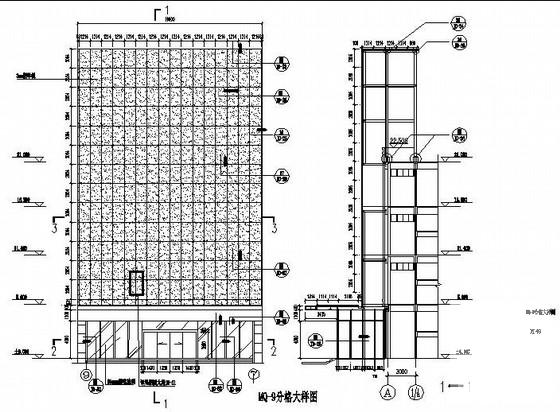

  • 铝单板幕墙节点图 - 1
    铝单板幕墙节点图 - 1

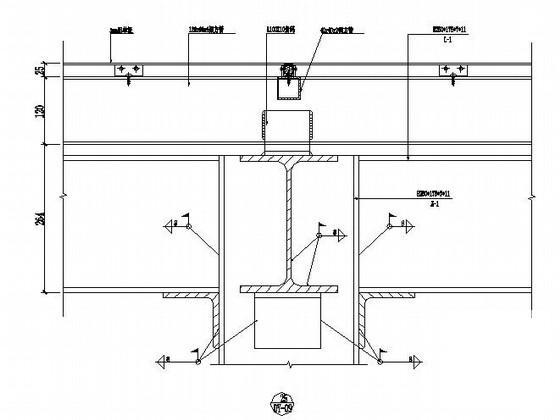

  • 铝单板幕墙节点图 - 2
    铝单板幕墙节点图 - 2

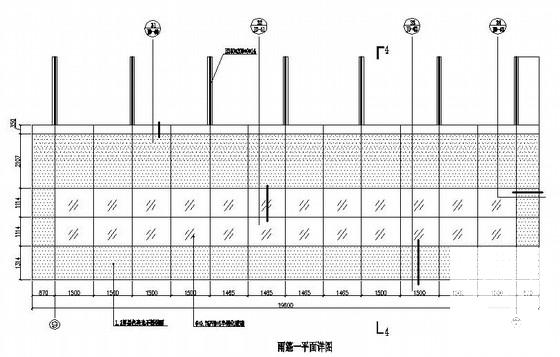

  • 铝单板幕墙节点图 - 3
    铝单板幕墙节点图 - 3

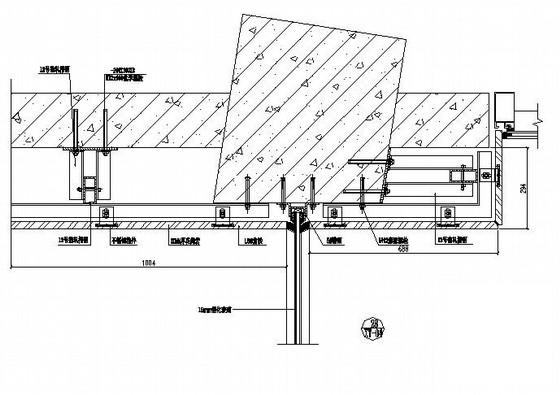

  • 铝单板幕墙节点图 - 4
    铝单板幕墙节点图 - 4
以上是部分截图,请下载附件后查看完整高清内容
