5层大学教学楼电气CAD施工图纸

  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑设计面积:5642.9平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目所在地:山东
  • 强电设计:低压配电,电气照明
  • 弱电设计:通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 1、电气设计说明
  • 2、 配电箱系统
  • 3、综合布线系统图
  • 4、 照明平面图
  • 5、电力平面图
  • 6、电热平面图
  • 7、 弱电平面图

附件详情

该附件是大学教学楼电气施工图纸,总共25张。
该项目总建筑设计面积:5642.9平方米,建筑层数、高度:地上五层、高度为23.500米;建筑建筑设计结构形式为框架结构,建筑结构的类别为3类,合理使用年限为50年,抗震设防烈度为7度;

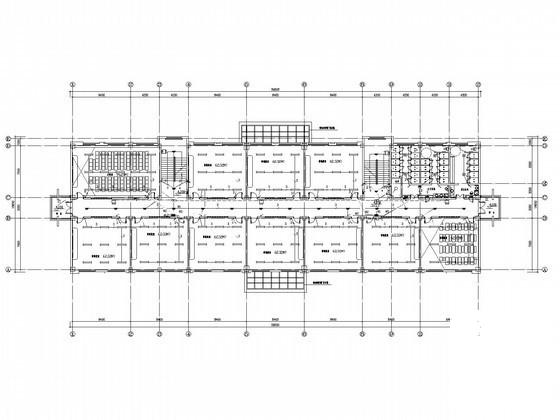

二层弱电平面图

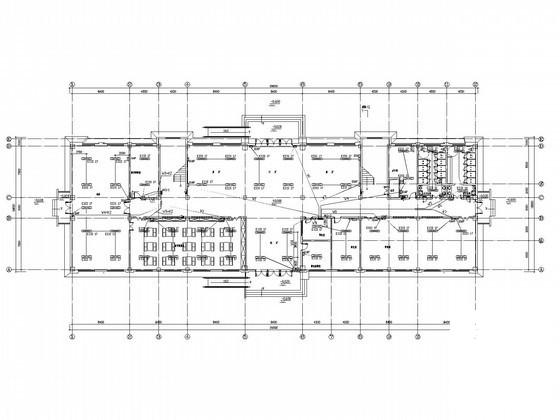

一层电热平面图

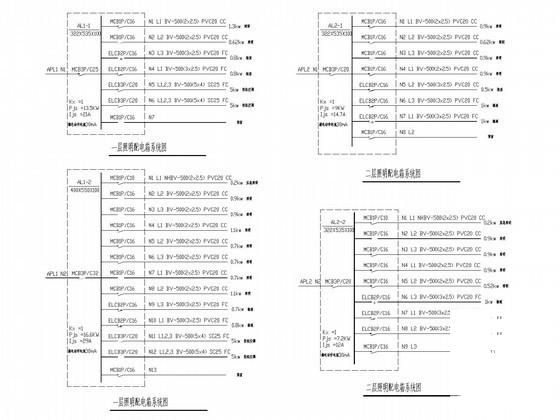

照明配电箱系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

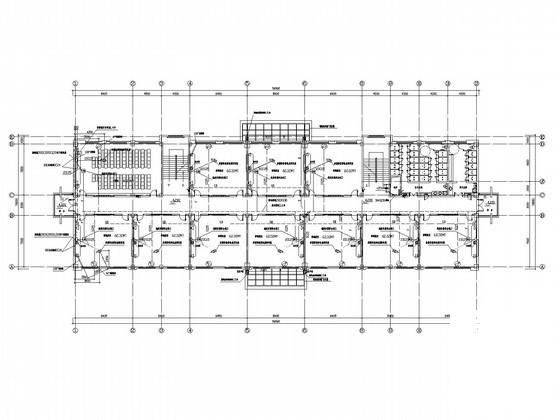

  • 5层大学教学楼电气CAD施工图纸 - 1
    第 1 张图
  • 5层大学教学楼电气CAD施工图纸 - 2
    第 2 张图
  • 5层大学教学楼电气CAD施工图纸 - 3
    第 3 张图
  • 5层大学教学楼电气CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
